Плуг LEMKEN Diamant

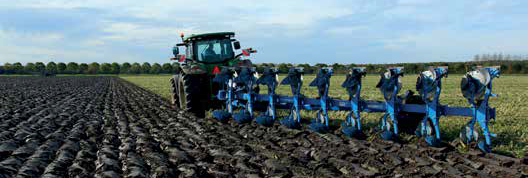

Напівнавісний плуг Diamant

Постійно розвиваючі сільськогосподарські підприємства пред'являють все більш високі вимоги до сучасних напівнавісних поворотних плугів. Обидва напівнавісних поворотних плуга Diamant 11 та Diamant 16 від компанії LEMKEN за своїми характеристиками - управління, якість роботи і підвищення продуктивності - в повному обсязі відповідають цим вимогам.

Висока стійкість плугів відповідає зростаючій тяговій потужності тракторів при великій ширині захоплення. Незважаючи на велику ширину захвату, оранку ґрунту можна виконувати в безпосередній близькості від зборів, ровів і меж ділянок. Передплужники для оранки гною регулюються легко і просто без допомоги інструментів.

Нове покоління корпусів плуга DuraMaxx забезпечує довгий термін служби, зменшення налипання і невелике необхідне тягове зусилля. Це сприяє економії витрат під час експлуатації плуга. Захист від перевантажень Hydromatik-T забезпечує тривимірне спрацьовування корпусів плуга.

Завдяки підсилювача тяги зменшується пробуксовка і підвищується навантаження на задню вісь трактора. Це дозволяє знизити витрату палива. Безпечне перевезення по дорогах здійснюється на високій швидкості і без значного навантаження на трактор.

Плуг LEMKEN Diamant

Плуг LEMKEN Diamant

Регулювання кута нахилу

Регулювання кута нахилу здійснюється за допомогою гвинта з кожного боку.
Просте окреме механічне регулювання кута нахилу для кожної сторони.
При цьому гвинт служить в якості упору для поворотного циліндра.

Виконання Onland

Оранка поза борозною за допомогою плуга Diamant 11 OF забезпечує щадну обробку грунту, так як колеса трактора не їдуть в борозні.
На схилах навіть можлива оранка при русі вниз по схилу. Оранка точно по краю поля можлива поза борозною і в борозні.
За рахунок гідравлічного повороту плуга можна виконувати швидке перемикання з оранки поза борозною на оранку в борозні, наприклад для оранки останньої борозни.

Підсилювач тяги, опціональний

Плуги Diamant 11 можна додатково оснастити підсилювачем тяги.
Додатковий гідравлічний циліндр переносить вагу з плуга на задню вісь трактора, тим самим посилюючи тягу трактора.
Продумана баластування зменшує пробуксовку і економить паливо.
При підйомі рами плуга гідравлічною системою тиск в підсилювачі тяги автоматично скидається. Завдяки цьому завжди забезпечується стійкість трактора. При опусканні опорного колеса тиск автоматично знову зростає.

Плуг LEMKEN Diamant

Diamant 16 готовий до запуску

Більше 4000 проданих зразків свідчать про успіх великих плугів Diamant 11 від LEMKEN. Це достатня причина для того, щоб удосконалювати подальшу модель Diamant 16 з точки зору споживання палива і управління. OptiLine - це перша і єдина система регулювання плугів цієї конструкції, яка забезпечує оранку без бічного відведення. Ця система була нагороджена срібною медаллю Німецького сільськогосподарського товариства. Вона також розширила сферу застосування з великими тракторами і високою тяговою потужністю.

OptiLine компенсує бічне відведення, який виникає через асиметричне розташування плуга за трактором. Для цього за допомогою циліндра, керованого тиском, на трактор передається додатковий крутний момент, і лінія тяги між трактором і плугом зміщується до центру задньої осі. Завдяки цьому економиться до десяти відсотків палива. Це також полегшує працю механізатора, оскільки компенсувати підруленням більше не потрібно.

Економії палива сприяє також перевірений підсилювач тяги з додатковою функцією розвантаження на поворотній смузі. Це робить можливим використання високих системних тисків і ще більше перенесення ваги плуга з передньої осі трактора на його задню вісь. За рахунок цього тягове зусилля транспортного засобу збільшується.

Всі основні опори підшипників мають великий розмір. Перероблена також версія для оранки поза борозною, завдяки чому можна застосовувати трактори з зовнішньою шириною до чотирьох метрів. Тому навіть в складних умовах залишається достатня відстань між колесами і кромкою борозни. Ще однією новинкою є безступінчате гідравлічне регулювання глибини обробки, управління якою так само можливо з сидіння трактора. Для безперебійної оранки кам'янистого грунту служить вже відомий пристрій захисту від перевантажень Hydromatic.

Новий Diamant 16 може оснащуватися корпусами Dural або DuraMaxx. Він буде доступний у виконанні до 9 борозен з 2019 року.

Плуг LEMKEN Diamant

Стійка вежа плуга

Вал навішування категорії 3 і 4 є наскрізним і пружним. Він амортизує високі ударні навантаження, оберігаючи від них трактор і вежу плуга.
Вісь плуга з покращеними властивостями встановлена в конічні роликопідшипникіи і легко змащується. Це забезпечує високу стійкість і довгий термін служби.

Надійний в експлуатації пристрій обороту

Два поворотних циліндра забезпечують плавний поворот плуга на 180 градусів за допомогою силового замикання.
Diamant 11: пристрій обороту однобічної дії з телескопічним циліндром і механічним регулюванням кута нахилу.
Diamant 12: пристрій обороту двосторонньої дії з гідравлічної регулюванням кута нахилу.

Регульований по висоті відкидний упор

Відкидний упор можна регулювати по висоті. Він забезпечує оптимальне положення вежі при зчепленні з трактором і від'єднанні від нього.
За допомогою перестановки підпружиненного болта відкидний упор швидко і просто перекладається з паркувального в транспортне або робоче положення.

Плуг LEMKEN DiamantПлуг LEMKEN Diamant

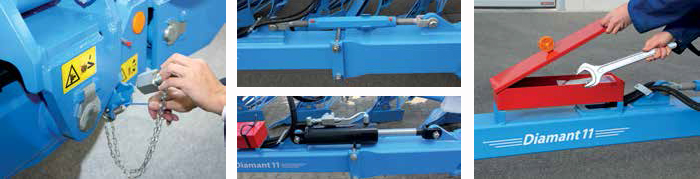

Просте від'єднання

За допомогою вилучення відповідного гвинта для регулювання кута нахилу перед тим, як виймати плуга його можна встановити вертикально.
Вертикальне положення вежі полегшує процес від'єднання плуга.

Регулювання ширини передньої борозни

Ширина передньої борозни регулюється за допомогою ходового гвинта. За бажанням можна виконувати гідравлічне регулювання з кабіни трактора.
При оранці поза борозною таким чином регулюється відстань від трактора до борозни.

Ящик для інструментів

Плуги LEMKEN зручні в обслуговуванні. Інструменти, зрізані болти та інші дрібні деталі зберігаються в ящику для інструментів і завжди знаходяться під рукою.

Розворот

Плуг LEMKEN Diamant

Великий вільний простір між вежею плуга і трактором забезпечує поворот під кутом до 90 градусів. За рахунок обороту плуга забезпечується автоматичний поворот опорного колеса. Оптимальна взаємодія пристрою обороту і опорного колеса навіть на горбистій або важкодоступній місцевості робить можливим швидкий і простий розворот на вузькій поворотній смузі.

Плуг LEMKEN Diamant

Перевезення по дорогах

Для швидкого і безпечного перевезення по дорогах загального користування напівнавісний поворотний плуг повертається в середнє положення і фіксується за допомогою двох запірних вентилів.
Він може їхати ззаду трактора як одноосний причіп.
Всі плуги Diamant в серійній комплектації оснащені амортизатором опорного колеса. Це забезпечує ефективний захист трактора і плуга від перевантажень.

Оранка по краях поля

Бічне положення опорного колеса сприяє не тільки зниженню навантаження на раму плуга, а й зменшенню відстані від коліс трактора до колеса напівнавісного плуга. Це позитивно впливає на маневреність зчленованого транспортного засобу під час руху на поворотній смузі.

У плугів, оснащених навісним обладнанням, такий стан колеса забезпечує оранку по краях аж до сусідньої ділянки.

Плуг LEMKEN Diamant

Велике опорне колесо
Велике опорне колесо знижує тиск на грунт в процесі оранки і гарантує необхідну безпеку при русі по дорогах.
Глибина обробки плуга регулюється спереду гідравлічно за допомогою трьохточковій системі тяг і ззаду за допомогою опорного колеса з гідравлічним регулюванням.
Вставний штифт служить в якості обмежувача глибини. Обмежувач на опорному колесі перешкоджає глибокому зануренню плуга в грунт. За рахунок цього утворюється достатній вільний простір між стабілізатором і грунтом.

Гідропневматичне амортизація демпфує високі ударні навантаження.

  1. 400 / 55-22.5, 1020 x 400 мм в базовій комплектації Diamant 11
  2. 500 / 45-22.5, 1020 x 500 мм в серійній комплектації Diamant 12, також опціонально поставляється для Diamant 11



Плуг LEMKEN Diamant

Регулювальні кронштейни

Міцне різьбове з'єднання регулювальних кронштейнів з рамою забезпечує високу стійкість, підвищену міцність і високу точність припасування.
Після відкручування центрального гвинта можна встановити чотири варіанти ширини захоплення в діапазоні від 33 до 60 см (в залежності від відстані між корпусами).
Підгонка передплужників для оранки гною і дискових ножів виконується автоматично.

Плавне регулювання ширини захвату

Опорні пластини поворотних кронштейнів прикручені до рами. Завдяки цьому досягається висока стійкість, підвищена міцність і висока точність припасування.
Точка повороту розташованих поруч з рамою поворотних кронштейнів знаходиться поруч з корпусом. Завдяки цьому опори підшипників і компоненти піддаються тільки незначною навантаженні.
Ширина захоплення плавно регулюється за допомогою одного гідравлічного циліндра двосторонньої дії.

Регульована опора

Болт основного підшипника поворотного кронштейна оснащений затискними втулками і зафіксований від провертання пластинами рами.
Поворотний кронштейн оснащений фіксуючими втулками. Обидві підігнані один до одного втулки пристрою регулювання ширини захвату гарантують довгий термін служби.
При зносі кожну деталь можна замінити окремо.

Плуг LEMKEN Diamant

Борозна

Індивідуальний вибір ширини захоплення забезпечує відмінні результати роботи.

Вузька борозна для насіння:

  • покращене дроблення грунту;
  • проста передпосівна обработкапочви;
  • мінімізація робочих проходів.

Зяблева оранка широкими борознами:

  • поверхню з великими грудками;
  • висока продуктивність;
  • хороша морозна стиглість грунту.

Плуг LEMKEN Diamant

Точка прикладання тягового зусилля Diamant встановлена попередньо і знаходиться перед шарнірними з'єднаннями нижніх тяг. За рахунок розташованої далеко в переди точці забезпечується оптимальна лінія тяги між трактором і плугом.
Однак виникає бічне відведення, тому що лінія тяги між трактором і плугом не перетинає центр задньої осі.
За допомогою додаткового циліндра, керованого тиском, на трактор впливає сила гідравлічного циліндра, яка компенсує бічне відведення. В результаті лінія тяги між трактором і плугом зміщується в напрямку центру задньої осі, і бічне відведення плуга Diamant скорочується.
Економія палива до 10%
Більше не потрібно яке компенсує подруливание, це суттєво полегшує роботу механізатора
Регулювання тиску в гідравлічній системі дозволяє оптимізувати тиск польової дошки і бічне відведення трактора

Оптимальний тиск польової дошки забезпечує постійну ширину передньої борозни і, відповідно, рівномірний режим роботи
Поставляється з 2017 року

Плуг LEMKEN Diamant

Захист від пошкоджень завдяки пристроям захисту від перевантажень

Всі пристрої захисту від перевантажень LEMKEN забезпечують захист від пошкоджень при наїзді вістря лемеші на перешкоду.
У серійній комплектації Diamant оснащений подвійним запобіжним зрізним пристроєм зі зрізним болтом. При оснащенні автоматичним пристроєм захисту від перевантажень зрізний болт забезпечує захист від пошкоджень при застряванні в системі каменів або коріння.
Diamant у виконанні T оснащений пристроєм захисту від перевантажень Hydromatic. Зусилля спрацювання регулюється за допомогою запірного крана під манометром. Для продовження терміну експлуатації трактора і плуга зусилля спрацьовування завжди має бути максимально низьким.

Персоналізація

Мінімальне і максимальне значення зусилля спрацьовування можна встановити за допомогою маховика на гідророзподільники (опція) в діапазоні 120-200 бар, наприклад для неглибоких або важкопрохідних ділянок.
Потім ці граничні значення можна активувати за допомогою гідророзподільника трактора.
Додаткове регулювання з урахуванням показань манометра не потрібна.
Міцне з'єднання гряділя і рами забезпечує низький тиск в системі.

Пристрій захисту від перевантажень Hydromatic: відхилення вгору і в бік

Інноваційний пристрій захисту від перевантажень LEMKEN Hydromatic складається з системи тяг, яка в будь-якому положенні забезпечує міцне з'єднання корпусу плуга з точкою опори.
За рахунок високих зусиль спрацьовування і повторного входу Hydromatic забезпечує м'яке, плавне спрацьовування при наїзді на перешкоду.
Міцна фіксація корпусів перешкоджає їх відчеплення або відриву.
При бічному наїзді на перешкоду гідравлічний пристрій захисту від перевантажень Hydromatic може без проблем відхилятися на 38 см вгору і одночасно на 20 см в сторону.
Навіть при глибокій оранці є достатньо простору для відхилення, щоб забезпечити безперебійну роботу.
Регулювання високих зусиль спрацьовування можна зручно виконувати з кабіни трактора.

DIAMANT 11

 5 L 100
 5+1 L 100
 6 L 100
 6+1 L 100
 7 L 100
 7+1 L 100
 8 L 100
 8+1 L 100
Потужність трактора (.с.)
150
150
150
150
150
180
180
180
Потужність трактора (кВт)
110
110
110
110
110
132
132
132
Вага (кг)
2580
2830
2826
3076
3072
3322
3318
3568
Ширина захвату (cm)
33, 38, 44, 50
33, 38, 44, 50
33, 38, 44, 50
33, 38, 44, 50
33, 38, 44, 50
33, 38, 44, 50
33, 38, 44, 50
33, 38, 44, 50
Борозни
5
5+1
6
6+1
7
7+1
8
8+1
Відстань між корпусами в см
100
100
100
100
100
100
100
100


DIAMANT 11

 5 L 120
 5+1 L 120
 6 L 120
 6+1 L 120
 7 L 120
 7+1 L 120
Потужність трактора (к.с.)
150
150
150
150
150
180
Потужність трактора (кВт)
110
110
110
110
110
132
Вага (кг)
2630
2892
2888
3150
3146
3408
Ширина захвату (cm)
40, 45, 53, 60
40, 45, 53, 60
40, 45, 53, 60
40, 45, 53, 60
40, 45, 53, 60
40, 45, 53, 60
Борозды
5
5+1
6
6+1
7
7+1
Відстань між корпусами в см
120
120
120
120
120
120


DIAMANT 11 V

 5 L 100
 5+1 L 100
 6 L 100
 6+1 L 100
 7 L 100
 7+1 L 100
Потужність трактора (к.с.)
150
150
150
150
150
180
Потужність трактора (кВт)
110
110
110
110
110
132
Вага (кг)
2755
3065
3036
3346
3317
3627
Ширина захвату (cm)
30 - 55
30 - 55
30 - 55
30 - 55
30 - 55
30 - 55
Борозды
5
5+1
6
6+1
7
7+1
Відстань між корпусами в см
100
100
100
100
100
100


НайменуванняШирина захвату на борозну [прибл., см]Ширина захвату на борозну [прибл., см]Відстань між корпусами [см]К-сть борознМаса [прибл., кг]Маса [прибл., кг]
DiamantDiamant VDiamantDiamant V
З подвійним запобіжним зрізним пристроєм
Diamant 16 (V) 5 L 10033, 38, 44, 5030—55100525842759
Diamant 16 (V) 5+1 L 10033, 38, 44, 5030—551005+128343069
Diamant 16 (V) 6 L 10033, 38, 44, 5030—55100628303040
Diamant 16 (V) 6+1 L 10033, 38, 44, 5030—551006+130803350
Diamant 16 (V) 7 L 10033, 38, 44, 5030—55100730763321
Diamant 16 (V) 7+1 L 10033, 38, 44, 5030—551007+133263631
Diamant 16 (V) 8 L 10033, 38, 44, 5030—55100833223602
Diamant 16 (V) 8+1 L 10033, 38, 44, 5030—551008+135723912
Diamant 16 (V) 5 L 12040, 45, 53, 6030—60120526342829
Diamant 16 (V) 5+1 L 12040, 45, 53, 6030—601205+128963153
Diamant 16 (V) 6 L 12040, 45, 53, 6030—60120628923124
Diamant 16 (V) 6+1 L 12040, 45, 53, 6030—601206+131543448
Diamant 16 7 L 12040, 45, 53, 60 12073150
Diamant 16 7+1 L 12040, 45, 53, 60 1207+13412
З додатковим гідравлічним захистом від перевантажень Hydromatic
Diamant 16 (V) T 5 L 10033, 38, 44, 5030—50100528042979
Diamant 16 (V) T 5+1 L 10033, 38, 44, 5030—501005+131033338
Diamant 16 (V) T 6 L 10033, 38, 44, 5030—50100630943304
Diamant 16 (V) T 6+1 L 10033, 38, 44, 5030—501006+133933663
Diamant 16 (V) T 7 L 10033, 38, 44, 5030—50100733843629
Diamant 16 (V) T 7+1 L 10033, 38, 44, 5030—501007+136834988
Diamant 16 V T 5 L 12040, 45, 53, 6030—601205 3049
Diamant 16 V T 5+1 L 12040, 45, 53, 6030—601205+1 3422
Diamant 16 V T 6 L 12040, 45, 53, 6030—601206 3388
Diamant 16 V T 6+1 L 12040, 45, 53, 6030—601206+1 3761
