XERION 5000-4000. Ваші переваги.

  • Безступінчата коробка передач потужністю в класі 500 к.с.
  • 50 км / год для швидкого переміщення
  • 4 колеса однакового розміру діаметром до 2,16 м (710 і 900) для відмінної сили тяги
  • Ергономічна система управління з інноваційним багатофункціональним джойстиком
  • Можливість повністю використовувати потенціал продуктивності при низькій частоті обертання двигуна для оптимальної витрати палива

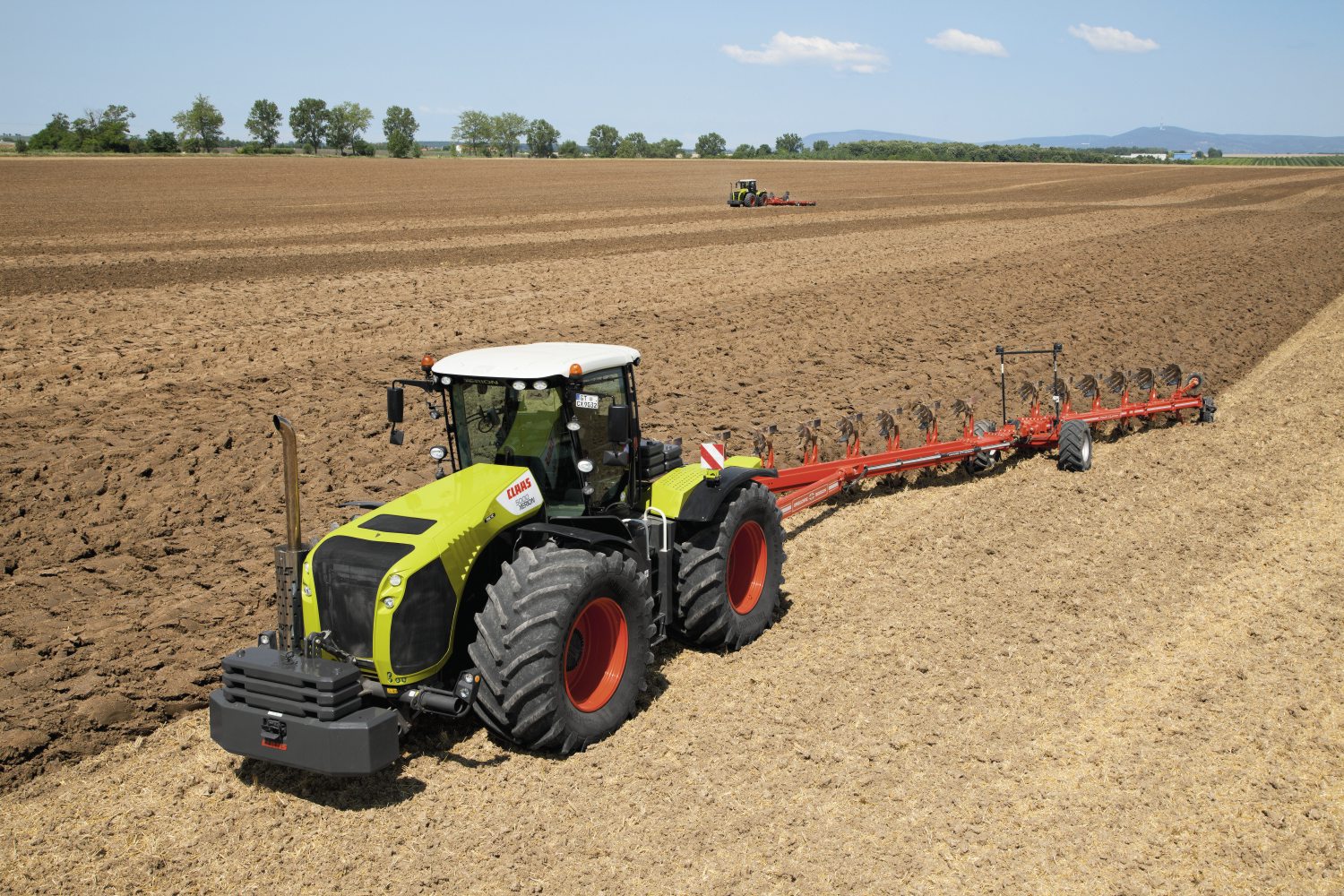

Трактор CLAAS XERION 5000–4000Трактор CLAAS XERION 5000–4000

Потужні трактори 4x4 фірми CLAAS.
Концепція XERION визначає новий окремий клас тракторів. Вона об'єднує широту застосування сучасного стандартного трактора з 4 колесами однакового розміру і повним приводом.
Потужний трактор 4х4 повинен бути не просто потужним і перевозити тяжкості. Універсальний і маневрений, він повинен бути корисний в будь-яких випадках і відповідати найвищим вимогам. Трактор XERION 5000/4500/4000 - це вдале поєднання сили і інтелекту.

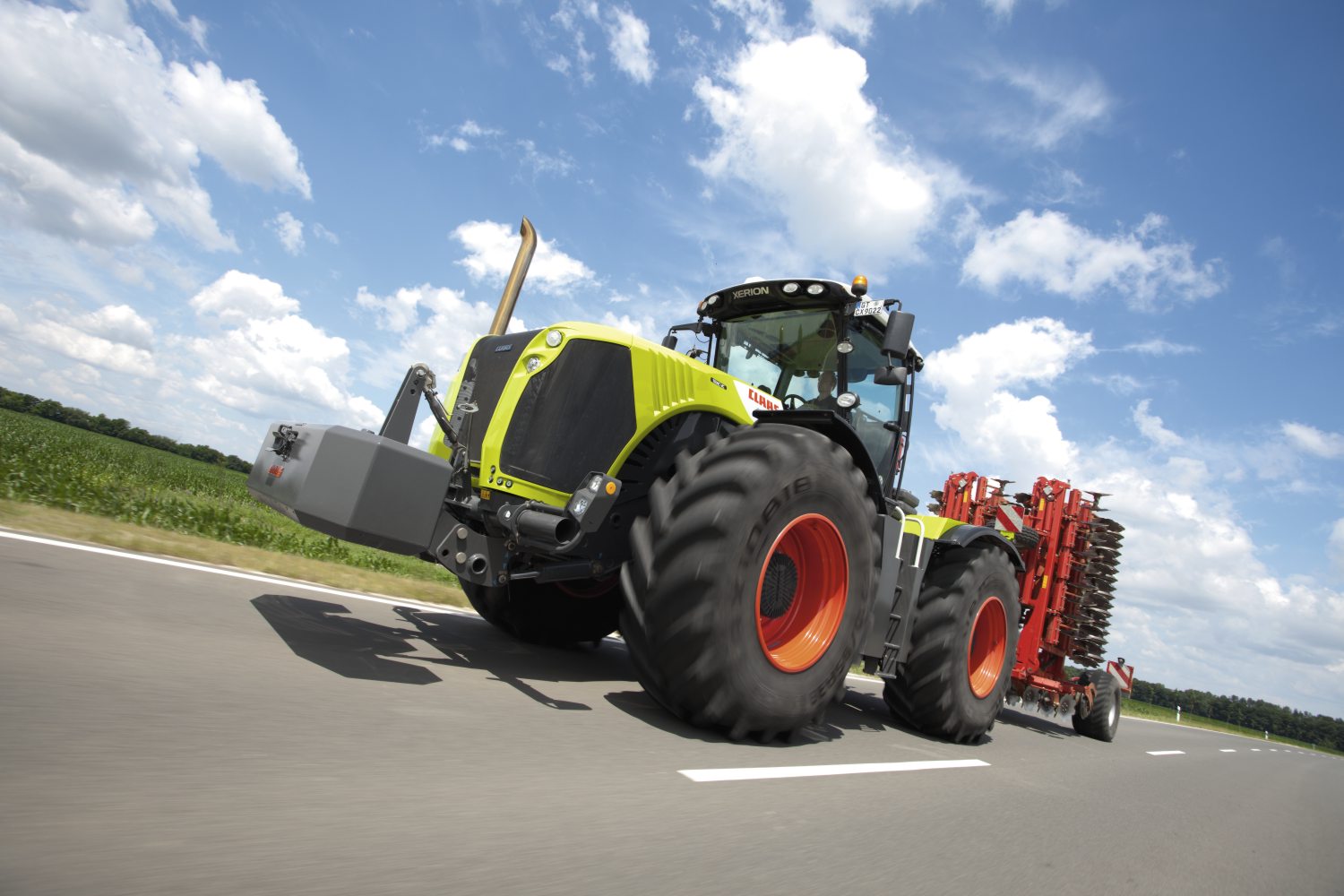

Трактор CLAAS XERION 5000–4000


Концепція TRAC.

Вирішальні переваги.
Унікальність концепції XERION TRAC пояснюється п'ятьма основними перевагами.

1. 4 колеса однакового розміру
2. Цільнорамна конструкція
3. Дві керовані осі
4. Повний привід
5. Комфорт

Маневреність і комфортабельність.
Незважаючи на свій розмір, трактор XERION має підвищену маневреність завдяки продуманому рульовому управлінню всіма колесами. Функції крабового ходу для збереження грунту і управління всіма колесами для забезпечення максимальної маневреності доступні в серійної версії трактора.
Комфортабельність підресорної кабіни під час руху значно перевершує комфортабельність тракторів з шарнірно - сполучною рамою. Завдяки можливості їздити по дорогах зі швидкістю до 50 км/год досягається небувала рухливість цих тракторів.
При цьому транспортна ширина машини не перевищує 3-х метрів.

Трактор CLAAS XERION 5000–4000

TRAC. З нерухомою кабіною.
Кабіна TRAC нерухомо встановлена посередині трактора. Завдяки великій площі скління забезпечується відмінний круговий огляд. Добре проглядається як передня навіска, так і задня частина. TRAC - типовий землеробський трактор. Він ідеально підходить для таких польових робіт, як обробка грунту і посів. Чотири колеса однакового розміру гарантують дбайливе для грунту трансформацію потужності двигуна в тягове зусилля.

Трактор CLAAS XERION 5000–4000

TRAC VC. З поворотною кабіною.
Такі роботи, як фрезерування, рубка і силосні роботи, вимагають гарної оглядовості задньої частини трактора.
Кодом VC в CLAAS позначається Variable Cab. Поворотна кабіна - найзручніший пристрій для руху заднім ходом, яке тільки можна уявити. У лічені секунди вся кабіна після натискання кнопки переміщається на підйомноу вежу з центрального положення в заднє положення над задньою віссю.
Також автоматично повертається система управління, завдяки чому всі функції нового напряму руху використовуються логічним чином.


Дуже потужний двигун.

Двигун. Трактор CLAAS XERION 5000–4000

Потужний двигун з малою витратою палива.
Під цілісним капотом трактора XERION знаходиться потужний 6-циліндровий двигун Caterpillar з робочим об'ємом 12,5 л і системою охолодження наддувочного повітря.
Двигун задовольняє вимогам норми токсичності вихлопних газів IIIA (Tier 3) і відрізняється високою продуктивністю, економічністю і надійністю.


XERION 5000
XERION 4500
XERION 4000
К-сть цил.
6
6
6
Робочий об'єм циліндрів
12,5 л
12,5 л
12,5 л
Номінальне число обертів
2000 об/хв
2000 об/хв
2000 об/хв
Потужність
358 кВт
330 кВт
295 кВт
ECE R 120, 97/68 EG
487 к.с.
449 к.с.
401 к.с.
Пікова потужність
385 кВт
355 кВт
317 кВт
ECE R 120, 97/68 EG
524 к.с.
483 к.с.
431 к.с.
Макс. крутний момент
2353 Нм
2203 Нм
1932 Нм
Паливний бак
1000 л
1000 л
1000 л

Впуск повітря. Трактор CLAAS XERION 5000–4000

Нова система впуску повітря.
Повітря в двигун надходить через ґрати на капоті у вигляді всмоктування через пиловідокремлювачі. Великі частинки постійно відводяться через трубопровід, що йде від пиловідокремлювачі до вентилятора двигуна, під дією наявного зниженого тиску.
Потім попередньо очищене повітря надходить в повітряний фільтр і там очищається за допомогою повітряного фільтра двигуна.

Акумулятори. Трактор CLAAS XERION 5000–4000


Напруга бортової мережі електроживлення трактора XERION становить 24 В. Завдяки цьому при холодному запуску двигуна при низьких температурах забезпечується його надійний запуск.

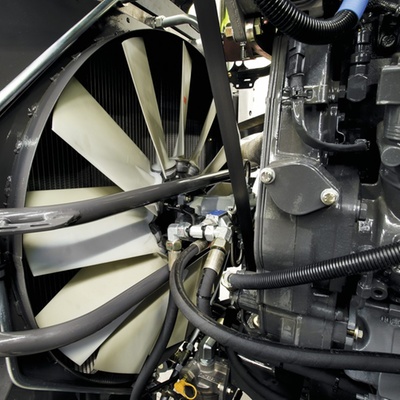

Вентилятор. Трактор CLAAS XERION 5000–4000

Гідравлічний вентилятор з реверсивної функцією.
Трактор XERION може бути оснащений гідравлічним вентилятором з реверсивної функцією.
Частота обертання вентилятора, а також кут установки лопатей вентилятора автоматично регулюється гідравлічним приводом в залежності від температури двигуна. Це забезпечує роботу вентилятора на повній потужності тільки в разі потреби, а також ефективну економію потужності двигуна і палива.
При необхідності очищення сітки радіатора можна виконати в будь-який час простим натисканням кнопки в кабіні.
Ваші переваги:

  • Економія потужності і палива
  • Низькі витрати на обслуговування
  • Вентилятор завжди працює на оптимальній потужності
  • Для очищення не потрібно виходити з кабіни


Абсолютно надійний редуктор.

Трактор CLAAS XERION 5000–4000Редуктор. Трактор CLAAS XERION 5000–4000

З безступінчатим КПП CMATIC в класі 500 к.с.
Повністю оборотним КПП ZF Eccom 4.5 забезпечує найвищу ефективність використання встановленої потужності двигуна в обох напрямках.
Допоміжний привід додаткової гідравлічної системи доступний тільки в варіанті Ecom 4.5.
Eccom 5.0 має більш просту конструкцію і забезпечує повну передачу потужності при русі вперед. Вона доступна у варіанті TRAC.

  • Варіатор в швидкісному діапазоні від 0,05 до 50 км / год (опціонально 40 км / ч) в обох напрямках руху
  • Постійний повний привід
  • Макс. швидкість до 50 км / год при зменшеній частоті обертання двигуна - унікальна особливість тракторів цього класу
  • Оптимальна частота обертання двигуна для мінімальної витрати палива
Адаптер ВВП. Трактор CLAAS XERION 5000–4000

Всього вдосталь.
Трактор XERION розвиває високу потужність при використанні ВВП з частотою обертання 1000 об / хв при зниженій частоті обертання двигуна 1730 об / хв. Таким чином, трактор працює із зменшеною витратою палива на повній потужності двигуна.
Доступні адаптери вала відбору потужності:

  • 1 ¾", 20-шліцевий
  • 1 ¾", 6-шліцевий
  • 1 ⅜", 6-шліцевий
  • 1 ⅜", 21-шліцевий
  • 2 ¼", 22-шліцевий (діаметр 57,5 мм)

Продуманість. Концепція TRAC.

Ходова частина. Трактор CLAAS XERION 5000–4000

Трактор XERION володіє унікальними перевагами.
Вся конструкція кріпиться на міцній, повністю несучій рамі, яка одночасно є основою трактора XERION. Вона ідеально підходить для максимальної вантажопідйомності і дуже високих навантажень при важких умовах експлуатації. Чотири колеса однакового розміру оптимальним чином перетворюють потужність двигуна в тягове зусилля. Обидві осі керовані. Без спарки. Постійний повний привід для важких умов роботи.

Шини. Трактор CLAAS XERION 5000–4000

Концепція TRAC.
Найпомітнішою відмінною рисою концепції TRAC є наявність чотирьох коліс однакового розміру діаметром до 2,16 м. Завдяки цьому велика опорна поверхня шин, незважаючи на можливу велику загальну вагу до

  • 24 т при використанні трактора в якості сідельного тягача (до 50 км / ч) і
  • 36 т при використанні трактора як енергозасобу,

забезпечує оптимальне збереження грунту. Шини розміром до 900/60 R 42 ефективно перетворять потужність двигуна в тягове зусилля.
Ваші переваги:

  • Максимум опорної площі при відповідному тиску
  • Зменшення прослизання шин
  • Зниження тиску на грунт
  • Найкраща тяга
  • Більш висока ефективність

Керовані осі. Висока маневреність.

Трактор CLAAS XERION 5000–4000Трактор CLAAS XERION 5000–4000

Концепція осей.
Завдяки продуманому рульового управління всіма колесами XERION має підвищену маневреність.

  • Оптимальна маневреність
  • Постійний повний привід
  • Без забігання передньої осі
  • Повне блокування багатодисковою муфтою спереду і ззаду і автоматична функція
  • Найменший радіус розвороту складає 7 м
Трактор CLAAS XERION 5000–4000

Алгоритми управління XERION.
Крім стандартного (дорожнього) алгоритму, є 6 спеціальних програм. У XERION знайдеться програма управління для кожного випадку:

  1. Поворот всіх коліс: одночасний поворот всіх коліс
  2. Односторонній крабовий хід: зміщення осей запобігає зісковзування з ухилу
  3. Щадний режим: зміщення осей запобігає подвійний прохід грунту
  4. Великий крабовий хід: зміщення осей при ранжируванні
  5. Управління за допомогою важеля ходу: управління задньою віссю за допомогою джойстика
  6. Синхронне управління: зсув полюса управління, наприклад поворот тільки передній або тільки задній осі
Висування вліво. Трактор CLAAS XERION 5000–4000

1. Висування вліво



Середнє положення. Трактор CLAAS XERION 5000–4000
2. Середнє положення

Висування вправо. Трактор CLAAS XERION 5000–4000

3. Висування вправо
Дбайливе ставлення до грунту.
На терміналі CEBIS ви можете налаштувати параметри щадного режиму або крабового ходу. Потім вам залишається тільки перемкнути тумблер. Розвороти не зашкодять дерену, а їх радіус як і раніше залишиться невеликим. Задній міст буде автоматично повертати узгоджено.


Чиста потужність. Навішування.

Навішування. Трактор CLAAS XERION 5000–4000Заднє навішування. Трактор CLAAS XERION 5000–4000

Задня навіска.
Заднім навішуванням легко керувати за допомогою багатофункціонального джойстика. Електронна система регулювання навішування відмінно налаштовується за допомогою CEBIS.

  • Постійне зусилля на підйом 10 т
  • Категорія IV N, подвійної дії
  • Гідравлічні бічні стабілізатори
  • Регулювання положення
  • Гасіння коливань для комфортабельного руху по дорозі
Переднє навішування. Трактор CLAAS XERION 5000–4000

Фронтальний навіс.
Фронтальний навіс повністю інтегрований в раму, ним можна легко керувати за допомогою багатофункціонального джойстика.

  • Постійне зусилля на підйом 8,1 т
  • Регулювання положення, гасіння коливань
  • Просте зовнішнє управління
CMOTION. Трактор CLAAS XERION 5000–4000

Завдяки новій концепції управління CMOTION заднім і переднім навішеннями можна зручно управляти за допомогою великого пальця.

  1. Управління передній навішуванням
  2. Управління заднім навішуванням


Дуже швидка гідравліка.

Передня гідравліка. Трактор CLAAS XERION 5000–4000

Передня
Трактор XERION оснащений двома гідравлічними контурами.
Головний контур обслуговує навішування і гідророзподільні секції. Другий контур управляє масляним охолодженням, а також рульовим керуванням і гальмовою системою. На всіх гідророзподільних секціях можна виконувати безступінчате налаштування часу і кількості за допомогою системи CEBIS.

  • Робочий тиск 200 бар при подачі 205 л / хв
  • Подача макс. 105 л / хв на секцію
  • Ємність бака - 120 л
  • Відбираючий обсяг масла - 80 л
  • Макс. гідравлічна потужність - 61 кВт
Задня гідравліка. Трактор CLAAS XERION 5000–4000

Задня
Ззаду трактора можна підключити від трьох до шести виносних гідросистем (макс. сім, якщо немає задньої навіски). Вперед виноситься до двох пар роз'ємів; три - якщо немає передньої навіски.


Додаткова гідравліка. Трактор CLAAS XERION 5000–4000


Додаткова силова гідравліка.
Трактор XERION може додатково оснащуватися третім гідравлічним контуром. Силова гідравліка дозволяє застосовувати інші агрегати.
При роботі з цистерною для рідких добрив з вигнутою горловиною вона допоможе заощадити паливо, дозволяючи відмовитися від використання вала відбору потужності.

  • робочий тиск до 260 бар
  • подача масла до 235 л / хв
  • максимальна потужність 90 кВт
  • просте управління за допомогою тумблера і терміналу ISO


Поворотна кабіна.

Трактор CLAAS XERION 5000–4000Кабіна. Трактор CLAAS XERION 5000–4000

Новий тримач терміналу.
Водій може розмістити додатковий термінал між передньою і середньою стійками кабіни. Новий тримач має достатньо місця для декількох терміналів.


Амортизація кабіни. Трактор CLAAS XERION 5000–4000


Ефективна амортизація кабіни.
Кабіна трактора XERION з пневматичною підвіскою прийме на себе найсильніші поштовхи. Вам буде зручно навіть на нерівному полі.

Трактор CLAAS XERION 5000–4000

Найзручніше пристрій зворотного ходу.
Простим натисненням на кнопку кабіну трактора XERION можна повернути на 180 ° менше, ніж за 30 с. Після запуску у виробництво трактора XERION поворотна кабіна зайняла міцні позиції на ринку.

Трактор CLAAS XERION 5000–4000Трактор CLAAS XERION 5000–4000Трактор CLAAS XERION 5000–4000

Зручність у будь-якому напрямку.
Поворот кабіни забезпечує водієві оптимальний огляд на задню навіску. Після повороту кабіни всі прилади управління залишаються на тих же місцях. Навіть при переміщенні трактора XERION з поверненою кабіною система управління повертається разом з нею - неважливо, в якому напрямку ви їдете.

  • Поворот на 180 ° натисканням кнопки менш ніж за 30 с
  • Повний комфорт в обох напрямках руху
  • Прекрасний огляд всіх агрегатів
  • Всі прилади керування залишаться на тих же місцях


Чудовий комфорт.

Сидіння. Трактор CLAAS XERION 5000–4000Холодильник. Трактор CLAAS XERION 5000–4000

Зручність у роботі.
Трактор XERION володіє унікальною в класі 500 к.с. видимістю з відмінним круговим оглядом. Крім того, максимальна свобода дій, приємний клімат завдяки кондиціонеру, дуже низький рівень шуму (69 дБ) і регульована рульова колонка з трьома положеннями створюють першокласні умови для роботи. Сидіння водія поставляється в трьох варіантах виконання. Як опція пропонується комфортне крісло, що повертається на 20 ° в сторону, що забезпечує водієві ще більш зручний кут огляду заднього простору для навішування знарядь.
Просторий холодильний відсік об'ємом 43 л зліва від сидіння водія, а також радіо з CD, MP3 і гарнітурою Bluetooth забезпечують додатковий комфорт робочого місця.

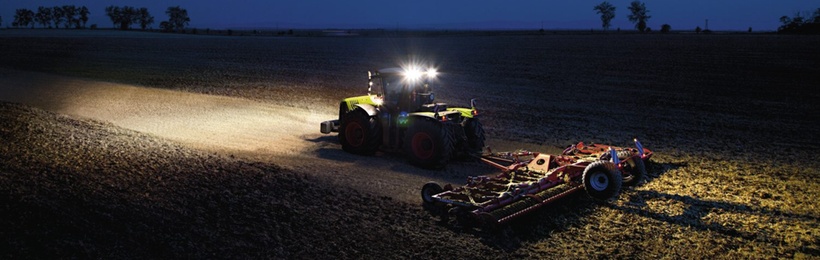

Освітлення. Трактор CLAAS XERION 5000–4000

Освітлення. Трактор CLAAS XERION 5000–4000

Система освітлення.
В системі освітлення трактора XERION використовуються дві різні мережі електроживлення.
На фари ближнього світла подається напруга 12 В, а на робочі фари - 24 В. Завдяки поліпшенню якості освітлення за рахунок більш потужної мережі електроживлення забезпечується відмінне освітлення при роботі в нічний час.
Навіть довгими ночами система фар освітить водієві всі агрегати так, ніби за вікном день.

  • До 6-ти робочих фар ззаду (в тому числі дві ксенонові, поставляються окремо)
  • До 12-ти робочих фар спереду (в тому числі дві ксенонові, поставляються окремо)

Оптимальне освітлення для довгого робочого дня.
Наочне і просте управління робочим освітленням можливо за допомогою панелі управління. Встановлена водієм конфігурація фар зберігається, якщо вимкнений головний вимикач.
Інтелектуальна функція залишкового світла для безпечного виходу з машини в темряві і поставляючі окремо ксенонові фари доповнюють систему освітлення трактора XERION.

Повна наочність. CEBIS.

CEBIS. Трактор CLAAS XERION 5000–4000

Постійне надання правильної інформації.
Електронна система CEBIS призначена для інформування, реєстрації, управління і контролю. Вона відрізняється зрозумілою і логічною структурою меню.
Для контролю поточних процесів і станів досить одного погляду на дисплей - вся найважливіша інформація про рух або режимі роботи виводиться на екран. Попередження супроводжуються акустичним сигналом, а також оптичним символом з відповідним текстом.

Наочне, просте і ще більш швидке управління.
Базові настройки машини в режимі роботи виконуються за допомогою поворотного перемикача CEBIS. Додаткова кнопка швидкого доступу забезпечує швидкий перехід до додаткових функцій. Положення поворотного перемикача відображається на екрані. Навігація в меню і зміна значень виконуються за допомогою інкрементального датчика CEBIS або кнопки швидкого доступу відповідно.
Карта пам'яті Compact Flash спрощує обмін даними.

Відображення на моніторі з діагоналлю 21 см.
Кольоровий монітор CEBIS (з діагоналлю 8,4 дюйма) забезпечує ідеальну видимість завдяки індивідуальному налаштуванню положення. За допомогою кульового шарніра можна відрегулювати положення монітора відповідно до побажань водія.
Всіма функціями можна керувати шляхом всього лише кількох звернень до меню, виконуючи при цьому базові і точні налаштування. Основні функціональні настройки виконуються за допомогою інкрементального датчика CEBIS.


Монітор. Трактор CLAAS XERION 5000–4000


Меню режиму руху CEBIS.
1. Рядок меню
2. Швидкість руху і обертів двигуна
3. Інформація про рух
4. Індикація рівня палива, температури і повітря

Монітор. Трактор CLAAS XERION 5000–4000

Меню робочого режиму CEBIS.
5. Стан задньої навіски / задньої гідравліки
6. Призначення функціональних кнопок F1-F8 на багатофункціональному джойстику
7. Вікно повідомлень
8. Регульований діапазон індикації
9. Зміна діапазону індикації в залежності від обраного пункту меню


Простота управління. CMOTION.

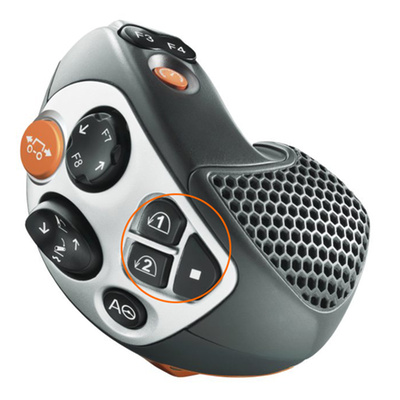

Багатофункціональний джойстик CMOTION.
Система управління трактора XERION доповнена новим багатофункціональним джойстиком CMOTION. Розподіл функцій між великим, вказівним і середнім пальцями сприяє зменшенню втоми руки і зап'ястя.


Підлокітник.
Нова концепція підлокітника сидіння оптимізує функціональність і огляд. Широкий підлокітник і його закріплення на сидінні водія полегшують роботу і забезпечують легке управління всіма часто використовуваними функціями.

  1. Функціональні кнопки ISO (F3 / F4)
  2. Контроль швидкості Tempomat
  3. Система управління діями на краю поля CSM + функціональні кнопки ISO (F1 / F2)
  4. GPS PILOT
  5. Передня підвіска / гідравлічна система + функціональні кнопки ISO (F7 / F8)
  6. Тумблери ISO (F5 / F6)
  7. Задня навіска
  8. Рух і реверсування







Все під контролем. З CEBIS.

Постійне надання правильної інформації.
Електронна система CEBIS призначена для інформування, управління і контролю. Вона відрізняється зрозумілою і логічною структурою меню.
Для контролю поточних процесів і станів досить одного погляду на дисплей - вся найважливіша інформація про рух або режимі роботи виводиться на екран. Попередження супроводжуються акустичним сигналом, а також оптичним символом з відповідним текстом.

CEBIS. Трактор CLAAS XERION 5000–4000

Наочне, просте і ще більш швидке управління.
Базові налаштування машини в режимі роботи виконуються за допомогою поворотного перемикача CEBIS. Додаткова кнопка швидкого доступу HOTKEY забезпечує швидкий перехід до додаткових функцій. Положення поворотного перемикача відображається на екрані. Навігація в меню і зміна значень виконуються за допомогою інкрементального датчика CEBIS або кнопки швидкого доступу HOTKEY відповідно.

Чудове маневрування. CLAAS SEQUENCE MANAGEMENT.

CMOTION. Трактор CLAAS XERION 5000–4000

Система управління алгоритмами на краю поля CSM бере на себе всю роботу при маневрах з розворотом. При натисканні кнопки повторюються всі записані попередньо дії.
CSM пропонує:

  • Запис до чотирьох послідовностей на знаряддя
  • Активація послідовності в CMOTION
  • Індикація процесів в CEBIS
  • Запис за часом або по пройденій відстані
  • Можливість подальшої зміни і оптимізації послідовностей

Можлива комбінація наступних функцій в довільному порядку:

  • Пристрої із реле часу або за обсягом
  • Повний привід, блокування диференціала
  • Передня і задня гідравліка
  • Задній вал відбору потужності
  • Осередки пам'яті оборотів двигуна
  • Значення круїз-контролю

Просто записати і відтворити.
Алгоритми можуть записуватися за вибором: в залежності від відстані або від часу. Також існує можливість створення послідовностей при нерухомій машині. Під час запису механізатор може крок за кроком зі зрозумілих символів стежити за створенням послідовності. Під час відтворення послідовність може бути припинена, а потім продовжена простим натисканням кнопки.


Точно за курсом. Системи рульового управління.

Трактор CLAAS XERION 5000–4000

Оптимізація виробничих витрат.
Наукові роботи в галузі рослинництва доводять, що при збільшенні ширини захвату техніки без застосування систем паралельного водіння неминучі нахлести. Це на 7% збільшує витрату палива, експлуатаційні витрати, витрати добрив і засобів захисту рослин. Але цього легко можна уникнути завдяки сучасним системам паралельного водіння.
Підвищення якості роботи.
Системи рульового управління CLAAS полегшують завдання механізатора. Вони заздалегідь вказують йому напрямок руху або автоматично направляють трактор в оптимальну колію. Помилок не виникає, і механізатор може зосередитися на роботі трактора, що значно покращує результати праці.
Детальну інформацію по цій темі можна дізнатися з брошури по системам рульового управління CLAAS або у дилера CLAAS.

GPS PILOT RTK

  • Точність +/- 2–3 см
  • Без ліцензії
  • Найвища точність управління
  • Коригувальний сигнал може надавати місцевий оператор
  • Підходить для парку машин або стороннього використання

GPS PILOT RTK NET

  • Точність +/- 2-3 см
  • Платний доступ до існуючих мереж RTK
  • Найвища точність управління
  • Для великих МТП, які працюють на значних площах

GPS PILOT BASELINE HD

  • Точність от +/- 4–6 см
  • Власна пересувна коригуюча станція
  • Коригувальний сигнал що не підлягає ліцензуванню
  • Коригуючими станціями можуть одночасно користуватися кілька машин

GPS PILOT OMNISTAR HP/XP/G2

  • Точність +/- 5–12 см
  • 2 частоти DGPS
  • Коригувальний сигнал приймається з супутника
  • Квартальна або річна ліцензія на отримання коригувального сигналу

GPS COPILOT

  • Точність +/- 15–30 см
  • Супутниковий сигнал EGNOS
  • Без ліцензії
  • Ручне управління

Трактор CLAAS XERION 5000–4000


ISOBUS.

  • Термінал ISOBUS для управління функціями різних робочих знарядь
  • Численними функціями робочих знарядь можна керувати за допомогою функціональних кнопок на підлокітнику
  • Можливість підключення ISOBUS спереду і ззаду

Сигнали, такі як швидкість, позиція нижніх важелів і частота обертання ВВП, надаються в стандартизованому вигляді. Зв'язок між пристроєм і ПО для управління фермою також стандартизується і спрощується завдяки використанню ISOBUS.

Компоненти системи ISOBUS:
Система ISOBUS складається з наступних компонентів:

  • Сумісний з ISOBUS термінал
  • Трактор з обладнанням ISOBUS
  • Робоче знаряддя з обладнанням ISOBUS

ICT (Implement Controls Tractor)

  • ICT використовує робочі параметри причепленою машини для керування швидкістю трактора через інтерфейс ISOBUS.
  • ICT на першому етапі доступна для комбінації тюковий прес-трактор і дозволяє безперервно контролювати швидкість руху преса в оптимальному діапазоні. При цьому механізатор може вибирати будь-який параметр в діапазоні від «максимальна продуктивність» до «якість тюків».
  • При несправності і перевантаження агрегату вал відбору потужності автоматично відключається.
  • Робоче знаряддя і трактор утворюють автоматично керовану робочу одиницю
  • Партнерські компанії-виробники вже працюють над модифікацією обладнання
Трактор CLAAS XERION 5000–4000
  1. Електронний контрольний модуль трактора
  2. Електронний контрольний модуль робочого знаряддя

Все завжди під контролем. TELEMATICS / TONI.

TELEMATICS. Трактор CLAAS XERION 5000–4000

Всі дані в режимі реального часу.
CLAAS TELEMATICS дозволяє відстежувати всі показники продуктивності, а також місцезнаходження машин, перебуваючи в будь-якому місці, де є доступ в Інтернет, будь то офіс або майстерня.
Завдяки системі GPS можливо точне визначення місцезнаходження трактора XERION на дорозі або в полі. Навіть перебуваючи в дорозі, ви можете отримати повну інформацію за допомогою мобільного зв'язку.
Контроль, аналіз і зіставлення - це основа для прийняття виробничих рішень по збільшенню ступеня завантаження машин і підвищенню ефективності.

TELEMATICS. Трактор CLAAS XERION 5000–4000

TONI (TELEMATICS ON IMPLEMENT).
TONI - додатковий модуль до системи TELEMATICS. Він відкриває користувачу доступ не тільки до даних про трактор, але і до даних про навісному знаряддю. Необхідна умова: трактор повинен підтримувати обмін даними по ISOBUS, навісне знаряддя має управлятися за допомогою ISOBUS.

Вагомі аргументи на користь CLAAS TELEMATICS / TONI:

  • Оптимізація робочих процесів: аналіз часу роботи
  • Оптимізація налаштувань: дистанційний контроль
  • Спрощення документування: збір даних
  • Економія часу на обслуговування: дистанційна діагностика
TELEMATICS. Трактор CLAAS XERION 5000–4000



Цілісна рама. Виключно компактна.

Рама. Трактор CLAAS XERION 5000–4000

Повністю несуча рама.
Трактор XERION має повністю несучу раму. Двигун і коробка передач мають модульну конструкцію і не виконують несучу функцію.
Завдяки розміщенню вузлів на сайлент-блоках не тільки збільшується стійкість, але і значно поліпшуються умови для технічного обслуговування і доступу.
Вібрації в кабіні знижуються до мінімуму.

Рама. Трактор CLAAS XERION 5000–4000


Стійка цілісна рама розрахована на високі навантаження. Обидві осі розраховані на навантаження до 15 т при швидкості 50 км / ч.
Передня і задня навіски повністю інтегровані в раму: це гарантує високу вантажопідйомність навісних агрегатів до 13,6 т ззаду і 8,4 т спереду.

Переваги модульної конструкції очевидні:

  • Навантаження на вісь 15 т при швидкості 50 км / год
  • Вібростійка кабіна
  • Оптимальна доступність
  • Простота обслуговування
  • Довгий термін служби

Оптимальний баланс. Баластування.

Баластування.Трактор CLAAS XERION 5000–4000

Для забезпечення оптимальної тягової потужності CLAAS розробила просту концепцію баластування. Для будь-яких видів робіт використовуються окремі баластні плити як в передній, так і в задній частині. Проста установка і демонтаж гарантують підвищену гнучкість.

Із заводу поставляються два варіанти баластування:

  • Експлуатаційний вага трактора 18 т
  • Експлуатаційний вага трактора 21 т

Баластування.Трактор CLAAS XERION 5000–4000

1800 кг в якості незнімного базового баласту.

Баластування.Трактор CLAAS XERION 5000–4000

1800 кг в якості базового баласту для передньої гідравліки.

Баластування.Трактор CLAAS XERION 5000–4000

Модульна плита 400 кг.

Баластування.Трактор CLAAS XERION 5000–4000

Фронтальний баласт може складатися з чотирьох плит загальною вагою 3200 кг.

Баластування.Трактор CLAAS XERION 5000–4000

Опорна плита для заднього баласту важить прибл. 200 кг і має достатньо місця для максимум восьми плит.

Баластування.Трактор CLAAS XERION 5000–4000

Максимальна загальна вага задньої частини з 8 плитами досягає 3400 кг.


Тягово-зчіпні пристрої. Виключно міцні.

Трактор CLAAS XERION 5000–4000Кулькове зчеплення. Трактор CLAAS XERION 5000–4000

Кульова зчіпка за кабіною.
Випробувана система гнучкого зчеплення для причеплення агрегатів також застосована в тракторі XERION 5000/4500/4000.
Кульова зчіпка діаметром 110 мм, розташована за кабіною трактора XERION, розрахована на максимальне навантаження 15 т. Завдяки цьому забезпечується можливість прийняття високих навантажень на зчіпну кулю і, наприклад, внесення рідкого гною з цистерн ємністю до 30 м3, вкл. пристрій для введення.

Трактор CLAAS XERION 5000–4000Трактор CLAAS XERION 5000–4000

Варіанти агрегатування.
Трактор XERION має різні варіанти агрегатування. Довжину тягового бруса можна легко встановити за допомогою триступеневої регулювання.

  • ТЗП з автоматичною зчіпкою
  • ТЗП кульового типу 80 мм
  • Тяговий брус D40 / D50, регульований
  • Тяговий брус кульового типу 80 мм
  • Тяговий брус Piton Fix
  • Зчіпна куля 110 мм за кабіною

Дуже швидке техобслуговування.

Техобслуговування. Трактор CLAAS XERION 5000–4000

Швидке технічне обслуговування.
Відносно техобслуговування трактор XERION відрізняється дивовижною невибагливістю. Наприклад, інтервал заміни масла в коробці передач, гідравліки і осях складає 1500 год.
А коли справа все ж доходить до робіт з техобслуговування, оптимальний доступ дозволяє виконати їх швидко і просто. Фільтр для моторного масла знаходиться в легко доступному місці, між цілісною рамою.

Техобслуговування. Трактор CLAAS XERION 5000–4000

Більший термін експлуатації.

  • Заміна масла в коробці передач, гідравліки і осях тільки через 1500 год
  • Простий доступ до фільтру для моторного масла
  • Всі сервісні точки легко доступні завдяки цільному капоту
  • Нова система впуску повітря значно збільшує термін служби фільтруючого елемента
  • Дані по обслуговуванню виводяться на дисплей CEBIS

Все це полегшує щоденний догляд за технікою та її обслуговування, що значно збільшує термін служби машин.

Техобслуговування. Трактор CLAAS XERION 5000–4000Техобслуговування. Трактор CLAAS XERION 5000–4000

XERION

5000

4500

4000

Двигун




Двигун

Perkins

Perkins

Perkins

Робочий об'єм

см3

12500

12500

12500

Номінальна частота обертів

об/хв

2000

2000

2000

Частота обертання холостого ходу

об/хв

800

800

800

Максимальна частота обертання без навантаження

об/хв

2080

2080

2080

Потужність (ECE R 120 ) 1

кВт / к.с.

358/487 при 2000 об/хв

330/449 при 2000 об/хв

295/401 при 2000 об/хв

Макс. потужність (ECE R 120) 1

кВт / к.с.

385/524 при 1800 об/хв

355/483 при 1800 об/хв

317/431 при 2000 об/хв

Макс. крутний момент (ECE R 120) 1

Нм

2353 при 1400 об/хв

2203 при 1400 об/хв

1932 при 1400 об/хв

Обсяг паливного бака

л

1000

1000

1000

Електрообладнання




Трифазний генератор

A / В

100/24 + 135/12

100/24 + 135/12

100/24 + 135/12

Акумулятори

А-г / В

3 x 100 А-г, всього 100/24, 100/12

3 x 100 А-г, всього 100/24, 100/12

3 x 100 А-г, всього 100/24, 100/12

Коробка передач




Коробка передач

Eccom 4.5 / 5.0

Eccom 4.5 / 5.0

Eccom 4.5 / 5.0

Тип коробки передач

Гідромеханічна, з розгалуженим потоком потужності

Гідромеханічна, з розгалуженим потоком потужності

Гідромеханічна, з розгалуженим потоком потужності

Трансмісія

Постійний повний привід

Постійний повний привід

Постійний повний привід

Міжосьовий диференціал

100% блокування, гідропіджимна муфта

100% блокування, гідропіджимна муфта

100% блокування, гідропіджимна муфта

Провідні осі




Блокування диференціалів

Повне блокування, Електрогідравліка, гідропіджимна муфта, з автоматичною функцією

Повне блокування, Електрогідравліка, гідропіджимна муфта, з автоматичною функцією

Повне блокування, Електрогідравліка , гідропіджимна муфта, з автоматичною функцією

Гальмівна система




Робоче гальмо

Мокрий з гідрокеруванням, дисковий, посилений, на 4 колеса

Мокрий з гідрокеруванням, дисковий, посилений, на 4 колеса

Мокрий з гідрокеруванням, дисковий, посилений, на 4 колеса

Гальмо стоянки

Гальмо з пружинним енергоакумулятором, електрогідравлічне спрацьовування

Гальмо з пружинним енергоакумулятором, електрогідравлічне спрацьовування

Гальмо з пружинним енергоакумулятором, електрогідравлічне спрацьовування

Гідросистема




Макс. ємність гідравлічного бака

л

120

120

120

Макс. відбираємий обсяг масла

л

80

80

80

1 Відповідає ISO TR 14396

● У серійній комплектації
○ Опція
□ Доступно
- Недоступно
XERION

5000/4500/4000

Головний контур    (навішування, гідророзподільники)

Макс. робочий тиск

МПа (бар)

20 (200)

Макс. подача

л/хв

205

Кількість гідророзподільників

макс. 7 ззаду, макс. 3 спереду

Макс. подача на секцію

л/хв

105

Макс. гідравлічна потужність, всього

кВт

61

Доп. гідравлічна    система (опція)


Робочий тиск

МПа (бар)

26 (260)

Макс. подача

л/хв

224 при 2000 об / хв

Макс. гідравлічна потужність, всього

кВт

90

Тягово-зчіпний    пристрій


Автоматичне ТСУ болт D38, кульове

кг

Навантаження верт. 2000

ТСУ кульового типу 80

кг

Навантаження верт. 4000

Тяговий брус, регульований, D40, D50 + Piton Fix

кг

Навантаження верт. 4000

Тяговий брус кульового типу 80

кг

Навантаження верт. 4000

Поєднуюча куля 110 мм

кг

Макс. навантаження 15000

Фронтальний навіс


Категорія

III N, подвійної дії

Постійна підйомна сила / підйомна сила, макс. / хід підйому, макс.

мм

81 кН / 84 кН / 905

Перемикаюча функція

Підйом, опускання (примус.)

Функція управління

Регулювання положення, гасіння коливань

Задня навішування


Категорія

IV N, подвійної дії

Постійна підйомна сила / підйомна сила, макс. / хід підйому, макс.

мм

100 кН / 136 кН / 763

перемикає функція

Підйом, опускання (примус.)

Функція управління

Опір положення / тяги, гасіння коливань

Габарити і вага


Загальна довжина, вкл. навішення

мм

7493

Загальна ширина

мм

від хв. 2490 до 3300

Загальна висота в залежності від встановлених шин

мм

3651-3801

Колісна база

мм

3500

Дорожній просвіт в залежності від комплектації

мм

375-525

Мін. радіус розвороту

м

15

Власна маса (з повним паливним баком і механізатором)

кг

17230


Динамічні зображення трактора CLAAS XERION

XERION посів
XERION транспорт
XERION дзвоєні колеса
XERION трамбування силосу
XERION дорожні роботи

Статичні зображення трактора CLAAS XERION

XERION Фотостудія

Відео CLAAS XERION
