Рулонні прес-підбирачі CLAAS | VARIANT 470/450.

CLAAS VARIANT 470/450

Ваші переваги.

  • ROTO FEED: рівномірний потік рослинної маси завдяки спіральному ротору
  • Простота в управлінні за допомогою OPERATOR
  • НОВИНКА: менші втрати корму ROLLANT 470 завдяки використанню всього чотирьох ременів
  • Підходить для заготовки сухого матеріалу, наприклад сіна, соломи та сінажу
CLAAS VARIANT 470/450
  1. Підбирач 2,10 м
  2. Роликовий прижим
  3. Подвійний роликовий прижим
  4. Маятникові копіюючі колеса підбирача або відкидні маятникові копіюючі колеса підбирача
  5. Тільки у CLAAS: активний високопродуктивний ротор з примусовим початком формування рулонів
  6. ROTO FEED: спіральний ротор для рівномірного потоку маси
  7. Високий крутний момент приводу зі швидкістю стрічок 3 м / с Чотири надійних, високоміцних нескінченних стрічки
  8. Covered Edge і система обв'язки сіткою
  9. Нова напрямна пластина для обв'язки шпагатом і сіткою
  10. Система регулювання щільності пресування
  11. Розмір рулону і діаметр м'якої серцевини регулюються з кабіни
  12. Тиск пресування і стиснення м'якої серцевини регулюються з кабіни
  13. COMMUNICATOR II / OPERATOR / технологія EASY on board ISOBUS / термінал S10
  14. Ємність мастильної системи 6,30 л
Підбирач. CLAAS VARIANT 470/450

Запатентована система обв'язки.

Повністю перероблена напрямна пластина відкрита тільки під час ув'язки. Вона забезпечує ще більш надійну ув'язку.

Обв'язка. CLAAS VARIANT 470/450

Екстрашироке обв'язування.

Запатентований метод обв'язки CLAAS Covered дозволяє виконувати обв'язку до самої кромки тюка, а за допомогою CLAAS Covered XW - навіть з перекриттям.

Привід. CLAAS VARIANT 470/450

Концепція приводу VARIANT.

Завдяки унікальній концепції приводу, яка дозволяє ротору приводити в рух тюки, гарантується оптимальна форма тюків. Завдяки цьому можна пресувати більше тюків за годину і підвищити пропускну здатність в будь-яких умовах.

Термінали управління. CLAAS VARIANT 470/450

Чотири термінали управління на вибір.

Машину можна оснастити одним з чотирьох різних терміналів управління: OPERATOR, COMMUNICATOR II, системою управління S10 і, звичайно, EASY on board.


Підбирач і потік маси

Підбирач. CLAAS VARIANT 470/450

Такою продуктивністю добірки гріх не скористатися.

  • Висока продуктивність: керований підбирач шириною 2,10
  • (Складні) маятникові копіюючі колеса утримують підбирач в колії
  • Ідеальний потік рослинної маси завдяки оптимізованому подвійному роликовому притиску
  • Хороший огляд підбирача дозволяє управляти темпом роботи
Підбирач. CLAAS VARIANT 470/450

Керований підбирач.

VARIANT від CLAAS став першим на ринку рулонним прес-підбирачем з шириною захвату 2,10 м. Не дарма: найвища продуктивність і екстраординарні робочі характеристики вражають і сьогодні. Робочу висоту підбирача можна регулювати без інструментів. Важливим є інтелектуальне управління підбирачем, яке забезпечує ще кращий потік рослинної маси, особливо при заготівлі коротких культур, і значно збільшує термін служби.

Підбирач. CLAAS VARIANT 470/450

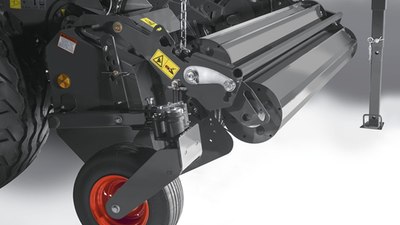

Маятникові копіюючі колеса підбирача.

Незалежно від того, якій ширині ви віддаєте перевагу, підбирач рівномірно розвантажується і утримується в колії завдяки великим маятниковим копіюючим колесам. За рахунок цього навіть на високих швидкостях і поворотах забезпечується оптимальна адаптація до рельєфу грунту і щадний вплив на дернину. У всіх моделях копіюючі колеса регулюються по висоті без інструменту. Новий механізм складання значно підвищує комфорт, оскільки маятникові копіюючі колеса підбирача більше не потрібно демонтувати для транспортування. Цей механізм доступний як опція.

Ротор та ROTO FEED.

  • Для щільної серцевини: ротор приводить рулони в рух
  • Ущільнення серцевини можна налаштувати з кабіни
  • Ротор рівномірно заповнює камеру пресування, тим самим забезпечуючи переробку більшої кількості матеріалу
Ротор. CLAAS VARIANT 470/450

Подаючий ротор подає рослинну масу в камеру пресування і ініціює початок пресування рулону.

Ротор. CLAAS VARIANT 470/450

Оптимальне ущільнення серцевини - з самого початку здійснюється формування рулону з великою вагою і рівномірною стабільною формою, необхідною для зберігання.

Ротор. CLAAS VARIANT 470/450

Завдяки швидкості стрічок 2,90 м/с пропускна здатність VARIANT вище, ніж у інших моделей, крім того, йому потрібно менше часу на обв'язку рулону.

Тільки в CLAAS: ротор приводить в рух рулон

Тільки в CLAAS: стрічки і ріжучий ротор обертаються в протилежних напрямках. За рахунок цього запуск формування рулону тюка відбувається негайно, що створює щільну серцевину. Ротор який швидко обертається входить безпосередньо в рулон і забезпечує його примусовий запуск - в кожному рулоні і в будь-яких умовах. Це також запобігає прослизання стрічок.
Переваги, які проявляються в кожній хвилині роботи. Тому що VARIANT завжди може рухатися на повній швидкості.

Ущільнення серцевини за бажанням.

Ви можете самостійно визначити ступінь ущільнення серцевини в залежності від якості кормової маси і зручно керувати ним з кабіни. Наприклад, максимальне ущільнення серцевини для соломи або пухка серцевина для сіна. Ви можете вибрати одну з трьох установок або використовувати два довільні параметра.

Рівномірне завантаження камери пресування.

Ще одна перевага: що входить в стандартну комплектацію подаючий ротор забезпечує дуже рівномірне заповнення камери пресування. Таким чином, за один і той же час можна спресувати значно більше матеріалу, Це означає, що VARIANT може працювати з надзвичайно високою швидкістю.

Привід і камера пресування.

  • Надійний привід і висока швидкість стрічок завдяки бочкоподібним вальцям з гумовим покриттям.
  • Надзвичайно міцні рулони завдяки камері пресування з системою подвійного натягу
  • Скорочення часу на техобслуговування завдяки постійному змащенню ланцюгів
  • Ідеальне ведення ременя оптимально приводить рулони в рух

Висока продуктивність пресування і швидкість руху ременів.

Гарантією високої щільності пресування є чотири нескінченних пресуючих ременя VARIANT і ланцюги Tsubaki, що витримують високі навантаження. Завдяки високій швидкості ременів VARIANT обертається швидше, ніж будь-який інший прес.

Камера пресування з системою подвійного натягу.

Максимальна продуктивність також в камері пресування. Гідравлічна система регулювання щільності пресування розроблена спеціально для забезпечення максимального ущільнення в будь-яких умовах. Активна гідравліка поєднує в собі три гідроциліндра з системою подвійних натяжних важелів і забезпечує активну регулювання подачі і плавний хід.

Змащування. CLAAS VARIANT 470/450

Постійне змащення приводу.

Нові розподільники мастильної системи з баком 6,30 л індивідуально постачають на кожен ланцюг саме ту кількістю мастила, яка необхідна для експлуатації. Ви економите не тільки час на техобслуговування, а й реальні гроші.

VARIANT
470
450
4 ременя Heavy Duty


Система подвійних натяжних важелів



□ Доступно – Недоступно


Обв'язка.

CLAAS VARIANT 470/450
  • Швидка обв'язка завдяки високій швидкості стрічок
  • Точне обв'язування шпагатом або сіткою завдяки новій направляючій пластині
  • Економія часу за рахунок автоматичного запуску обв'язки
  • Обв'язка шпагатом для стабільної форми рулонів

Пресування, обв'язування, наступний рулон

Системі пресування круглих рулонів в будь-якому випадку необхідна невелика зупинка машини для обв'язування. Але і тут VARIANT має вирішальну перевагу. Обв'язування починається автоматично після досягнення бажаного діаметра рулону. Висока швидкість ременів (до 3 м/с) забезпечує надзвичайно швидке виконання цього процесу. Пресування можна продовжити без істотних втрат часу.

Запатентована напрямна пластина.

Розроблено CLAAS. Запатентована CLAAS. Повністю заново розроблена напрямна пластина працює в два етапи і забезпечує ще більш надійну обв'язку рулонів. Під час пресування пластина відкрита. За рахунок цього надійно запобігає накопичення кормової маси. Під час обв'язки пластина закрита. Це забезпечує оптимальне ведення сітки або шпагату. Результат: надзвичайно надійна система обв'язування - і надзвичайно задоволені механізатори.

CLAAS VARIANT 470/450

Повністю автоматичний: запуск обв'язки.

Обв'язування як сіткою, так і двома нитками шпагату починається повністю автоматично. Просте налаштування і точна робота в'язального апарату забезпечує міцність і стійку форму рулонів. У VARIANT достатньо місця для зберігання необхідних матеріалів. Він вміщує два рулони сітки або до десяти котушок шпагату.

Швидка і точна: обв'язка шпагатом.

VARIANT виглядає переконливо не тільки при обв'язуванні сіткою, а й при обв'язування двома нитками шпагату. Після автоматичного запуску обв'язування точний і легко регульований в'язальний апарат забезпечує виробництво міцних рулонів зі стабільною формою. І це з рекордною швидкістю: завдяки обертанню рулону зі швидкістю 3 м/с.

CLAAS VARIANT 470/450

Іноді корисно поспішити.

  • Правильна форма рулонів завдяки обв'язування сіткою CLAAS Covered
  • Нова система обв'язування сіткою CLAAS Covered XW для ідеальної форми рулонів від кромки до кромки
  • Ідеальний огляд, очищення і обслуговування завдяки широкому відкриванню капота
  • Найвища якість: шпагат для обв'язки ORIGINAL CLAAS BALETEX і сітка CLAAS ROLLATEX PRO

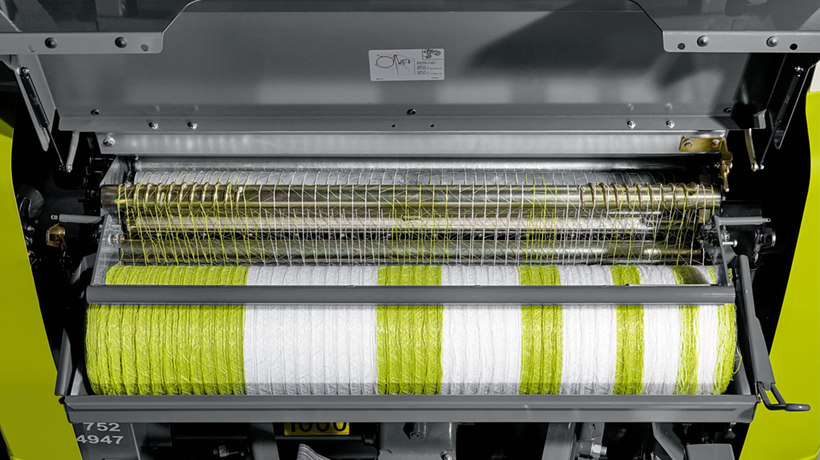

Обв'язка сіткою CLAAS Covered.

Новий механізм управління обв'язування сіткою і розташовані з боків спіралі адаптує зусилля гальмування до зменшуваного діаметру рулону сітки. Завдяки цьому досягається постійний натяг сітки і оптимальне охоплення рулонів від краю до краю. Перевага: щільні рулони зі стабільною формою, ідеально підготовлені для подальшої переробки.

Опціонально: система обзивання сіткою CLAAS Covered XW.

Незалежно від того, що ви пресуєте - сіно, солому або сінаж - опціональна екстраширока обв'язка дозволяє отримати стабільні рулони ідеальної форми. Спіральні вальці VARIANT забезпечують ідеальний нахлест на крайках рулону і надійно захищають її. Ідеальний матеріал для обв'язки: екстраширокі рулони сітки ROLLATEX PRO XW 1,3 м.

Обв'язка на увазі.

Щоб ви могли точно бачити, де, як і що працює, зв'язування розташоване в зоні з гарним оглядом - як зазвичай в пресах CLAAS. Сервісна дверця яка широко відкривається забезпечує зручний доступ для очищення і обслуговування.

Шпагат і сітка для професіоналів.

Найвища надійність і безпека в роботі: оригінальний шпагат CLAAS BALETEX і сітка CLAAS ROLLATEX PRO для оптимального покриття кромок. Для системи CLAAS Covered XW сітка ROLLATEX PRO XW 1,3 м є оптимальним рішенням.

Управління.

CLAAS VARIANT 470/450
  • Доступні для всіх ISOBUS-сумісних машин: COMMUNICATOR і OPERATOR
  • Доступ до всіх важливих функцій прямо з сидіння механізатора
  • Термінал S10 з широким спектром функцій
  • Управління VARIANT з планшета за допомогою EASY on board
Термінал. CLAAS VARIANT 470/450


COMMUNICATOR.

Термінал COMMUNICATOR оснащений великим кольоровим монітором з діагоналлю 5,7 дюйма. Він відповідає стандарту ISO-UT, завдяки цьому сумісними з ISOBUS знаряддями можна зручно управляти за допомогою COMMUNICATOR. Крім того, функціональним кнопкам (допоміжні кнопки) можна привласнити функції.

Термінал. CLAAS VARIANT 470/450


OPERATOR.

OPERATOR має інтуїтивно зрозумілий інтерфейс і зручну систему управління клієнтами. Для гнучкого використання передбачені 28 осередків пам'яті для завдань. Функціональні кнопки додатково забезпечені підсвіткою. Для використання OPERATOR використовуйте сумісні з ISOBUS навісне знаряддя CLAAS.

Термінал. CLAAS VARIANT 470/450


Термінал S10.

S10 - це термінал CLAAS для професіоналів. Він оснащений великим сенсорним дисплеєм з діагоналлю 10,4 дюйма і високим розширенням і має велику кількість функцій. За допомогою S10 поряд з управлінням системою паралельного водіння також можна управляти функціями ISOBUS; до терміналу можна підключити до чотирьох аналогових камер, наприклад CLAAS PROFI CAM.

Термінал. CLAAS VARIANT 470/450


EASY on board.

Новий додаток EASY on board дозволяє управляти всіма сумісними з ISOBUS навісними знаряддями з планшета iPad® (iPad 3® / iPad Air® / iPad Air 2® c iOS 8®). Управління за допомогою планшета не тільки зручне, але й надійне. Наявний USB-порт забезпечує швидке і стійке електроживлення планшета для тривалого періоду роботи. Управління за допомогою планшета покращує оглядовість в кабіні.

Технічні характеристики VARIANT 470VARIANT 450
Ширина підбирачам2,12,1
Подача ROTO FEEDROTO FEED
Високоміцні безстикові стрічки
 44
Пристосування для пухкої серцевини рулону з регульованим тиском і діаметром

Діаметрм0,90–1,800,90–1,55
Термінал управління

OPERATOR
EASY on board
S10
