Продуманий. QUADRANT 4000.


Тюковий прес-підбирач CLAAS QUADRANT 4000



Зразкова модель.

17 років тому на ринку було представлено QUADRANT 1150 —, прес-підбирач для підприємств, які приділяють особливу увагу максимально дбайливому поводженню з кормовою масою.
У 2014 році CLAAS випускає послідовника цієї еталонної моделі. Для підприємств у гірській та похилій місцевості, які працюють із маленькими тракторами, а особливо підприємств, які спеціалізуються на утриманні коней, ця машина з подавальними граблинами виступає справжньою знахідкою QUADRANT






Формати за індивідуальними вимогами.

Завдяки найвищій щільності пресування можна здійснювати точне формування сінажу, сіна й соломи з можливістю регулювання як щільності пресування, так і довжини тюків відповідно до потреб.



Концентрована якість.

QUADRANT 4000 вражає: стабільне підбирання маси. Високий ступінь ущільнення. Міцно зв’язані квадратні тюки завдяки високопотужному вузлов’язачу CLAAS.
Окрім цього QUADRANT 4000 забезпечує найвищу якість корму. Технологія подавальної граблини дозволяє зберегти первісну довжину стебла. Маса листя не пошкоджується і зберігається в оптимальному вигляді. Тільки так можна досягти відмінної якості кормів. Завдяки мінімальному потраплянню пилу під час пресування QUADRANT 4000 є оптимальним прес-підбирачем для підприємств, котрі мають стадо коней. До того ж завдяки використанню прес-пакетів значно полегшується порціонування раціону для коней — один пакет приблизно відповідає денній порції корму.



Тюковий прес-підбирач CLAAS QUADRANT 4000









1 Розмір тюка 80 x 50 см
2 Підбирач робочою шириною 2,00 м
3 Регульоване за висотою дишло
4 Необслуговувана 2-тактна подавальна граблина CLAAS із 5 пальцями
5 Нова муфта подавальної граблини з 4300 Нм
6 122 ходи граблини за хв із 61 ходом поршня за хв
7 Чотири нові одинарні вузлов'язачі
8 Два вентилятори для очищення вузлов'язачів
9 Нова система захисту між вузлов'язачем і голкою
10 Поворотні контейнери зі шпагатом для кращого доступу
11 Підбирач тюків DUO PACK
12 НОВИНКА: CEMIS 700
13 Нова система централізованого змащування (опціонально)





Максимальна продуктивність живильного апарата.

Тюковий прес-підбирач CLAAS QUADRANT 4000

Тюковий прес-підбирач CLAAS QUADRANT 4000

Ідеальне згрібання.
Концепція QUADRANT 4000 із широким підбирачем забезпечує надзвичайний потенціал підбирання. Поворотні копіювальні колеса гарантують завжди точне копіювання рельєфу підбирачем. За малої довжини рослинної маси відбійний щиток підбирача дбає про оптимальне підбирання й транспортування до подавальної граблини. Ширококутний карданний вал забезпечує передачу зусилля й плавний хід.
Тому QUADRANT 4000 абсолютно акуратно й ґрунтовно справляється зі збиранням врожаю — навіть на звивистих шляхах або невеликих ділянках.


Тюковий прес-підбирач CLAAS QUADRANT 4000

Найвища якість роботи.
Підбирач робочою шириною 2,00 м закладає основу продуктивності та надійності. Інженери CLAAS тут постаралися особливо сильно. Чотири ряди пальців підбирача й оптимальна відстань між пальцями забезпечують особливо ґрунтовне згрібання. Для тривалої роботи під таким високим навантаженням подвійні граблини на чотирьох міцних тримачах щільно пригвинчені до U-подібного профілю зі зберіганням повної доступності для технічного обслуговування. Позаду широкого підбирача два бокові подавальні шнеки подають рослинну масу по всій ширині каналу пресування. Це дозволяє створювати на краях особливо щільні тюки, які відзначаються високої стійкістю під час транспортування і зберігання.

Тюковий прес-підбирач CLAAS QUADRANT 4000

Ідеально розвантажений.
Амортизатори та розвантажувальні пружини запобігають розгойдуванню підбирача навіть під час швидкого руху на хвилястому ґрунті.

Слушна висота для валків будь-якого розміру.
Як тягнути QUADRANT, на звичайному або маятниковому причіпному пристрої — вирішувати вам. Дишло на нарізному з'єднанні дозволяє припасовувати його до тракторів будь-якого розміру та різних варіантів причепів. Гідравлічна опорна лапа полегшує навіску на тягач.

Подаюча граблина. Ніякого пилу навіть без різання.

Подача. Тюковий прес-підбирач CLAAS QUADRANT 4000

Подача. Тюковий прес-підбирач CLAAS QUADRANT 4000

Максимально дбайливе поводження з кормовою масою.
Роблячи 122 ходів за хвилину, подавальна граблина подає рослинну масу в напрямку камери пресування. Типова 2-тактна подавальна граблина CLAAS із п'ятьма пальцями розташована безпосередньо за підбирачем, що завдяки короткому шляху забезпечує максимально дбайливе поводження з кормовою масою в сіні та в культурах із великим покриттям листям, наприклад люцерні. Вона подає рослинну масу вертикально, не допускаючи перекручування. Завдяки однорідній структурі преспакетів тюк оптимально вентилюється попри високу щільність пресування.

Кінь

Максимальна якість кормової маси.
У конярстві до якості кормів ставляться надзвичайно високі вимоги. Маса листя як джерело протеїну є важливою складовою корму, зберегти яку дозволяє дбайливе пресування в QUADRANT 4000. Не менш важливим є те, що завдяки дбайливій обробці кормова маса практично не містить пилу.


«Розумний» захист.

Привід. Тюковий прес-підбирач CLAAS QUADRANT 4000


Чітке розділення.
QUADRANT 4000 відзначається дуже простою конструкцією. Все до останньої деталі в ньому зрозуміло й доступно розташовано, швидко і зручно для технічного обслуговування. Щоб ви витрачали свій дорогоцінний робочий час на пресування, а не на докучливі роботи з техобслуговування. Прямолінійний малозношуваний привод забезпечує високу експлуатаційну надійність. Міцний центральний редуктор розподіляє потужність привода на окремі агрегати.

61 потужний хід поршня на хвилину дає максимальне ущільнення й відмінну пропускну здатність для будь-якої рослинної маси. З піками навантаження під час пресування QUADRANT справляється без напруги, адже маса маховика в 170 кг із крутним моментом 2800 Нм за головним редуктором забезпечує баланс, а відповідно й плавність ходу. Для вас це означає експлуатаційну надійність і більшу кількість тюків на годину.

Безпека без перерв.
Технологія безпеки найвищого рівня гарантує безперебійну роботу. Геніальний привод подавальної граблини, голок і вузлов'язачів за допомогою валів і редуктора забезпечує безпечну максимальну продуктивність. Запобіжна муфта головного редуктора захищає прес від можливих пошкоджень затягнутими сторонніми предметами

Інтерактивний зв'язок

Додаткова вимикальна кулачкова муфта подавальної граблини надійно запобігає «наїзду» машини. Коли через забиття подавальної граблини спрацьовує вимикальна кулачкова муфта, керований через редуктор подавальної граблини підбирач вимикається. Механізатор отримує сигнал через CEMIS 700 і зменшує частоту обертання, після чого може знову приступати до роботи, не залишаючи місце. Ви здобуваєте цінний час.

Вимикальна муфта також захищає поршень преса від перевантаження. Після падіння частоти обертання вала відбору потужності всі запобіжні муфти автоматично знову входять у зачеплення. У разі неполадки вам навіть не потрібно вставати з сидіння трактора


Спеціальний захист.
Додаткова спеціально налаштована вимикальна муфта на 4300 Нм ефективно захищає подавальну граблину й надійно запобігає «наїзду» машини. Запас крутного моменту в 26 % гарантує високий рівень потужності, створюючи першокласний комфорт керування

Міцне з'єднання.
Нова проклепана передня рама із такою ж проклепаною середньою частиною уможливлюють, як і на всіх інших прес-підбирачах QUADRANT, більшу еластичність і вищу міцність на зсув






Обв'язування. Ідеальні вузли.

Вузлов'язач. Тюковий прес-підбирач CLAAS QUADRANT 4000

Вузлов'язач CLAAS.
Прес-підбирачі CLAAS неможливо уявити без легендарного вузлов'язача CLAAS. Одинарний вузлов'язач був першим патентом компанії CLAAS, у 1921 році його відзначено медаллю Німецького сільськогосподарського товариства. До цих пір компанія CLAAS залишається єдиним виробником сільськогосподарських машин, що самостійно розробляє та виготовляє свої вузлов'язачі.
Вузлов'язач CLAAS став вирішальним фактором успіху прес-підбирачів CLAAS у минулому та забезпечує абсолютно надійні вузли й сьогодні.
Тюк. Тюковий прес-підбирач CLAAS QUADRANT 4000

Акуратність.
Подвійний вентилятор TURBO FAN звільнює зону вузлов'язача від частин стеблин, короткої соломи й пилу. Це гарантує найкращу якість роботи та функціональну надійність навіть у дуже сухому середовищу.
Вивільнюється час, який би було втрачено на очищення.


Тюковий прес-підбирач CLAAS QUADRANT 4000

Економічність.
Шпагат CLAAS розроблено спеціально для вузлов'язача CLAAS. Він дуже міцний на розрив і одночасно настільки м'який, що зношення вузлов'язача є мінімальним. Поповнюючи запас кожного разу, можна зв'язувати між собою по чотири котушки шпагату на вузлов'язач і не міняти їх — це дає економію часу. Збалансоване співвідношення між високою міцністю вузлів і продуктивною довжиною на кг робить шпагат CLAAS розумним із економічної точки зору вибором. Слушний шпагат CLAAS пропонується для будь-якого преспідбирача та для різних умов застосування.

Надійне обв'язування.
Високопродуктивні вузлов'язачі CLAAS підкуповують своїми незрівнянно міцними вузлами. Чотири вузлов'язачі безпосередньо врухомлюються одним карданним валом і працюють надзвичайно швидко, дуже точно й надійно. Нова концепція вузлов'язача з активним натискачем шпагату, агресивною притискною планкою та електромеханічним запуском обв'язування підвищує надійність зв’язування за будь-яких умов. Прямий привод забезпечує безперервну синхронізацію між поршнем і голками. А в разі зупинки голок у каналі пресування поршень автоматично блокується, щоб уникнути зіткнення з голками.
Ще одна перевага: вузлов'язачі не створюють небезпечних залишків шпагату, які можуть викликати втрати худоби в разі їх поїдання або збільшувати відходи в разі використання з метою генерації енергії.


Шпагат. Тюковий прес-підбирач CLAAS QUADRANT 4000

Продуктивність.
Великі контейнери зі шпагатом у QUADRANT 4000 можна відкидати вбік, завдяки чому шпагат легше проводиться до вузлов'язачів під час поповнення запасу, а машина простіше очищується. Загалом у ньому вміщуються 16 котушок обв'язувального шпагату довжиною від 130 до 150 м/кг. Цього вистачить навіть на довгий робочий день.



Прямокутні тюки з рівними кутами.

Тюковий прес-підбирач CLAAS QUADRANT 4000

Стабільність форм.
Канал пресування довжиною 2,12 м із високим опором тертю та поршень, що приводиться в дію великим головним редуктором, мають потенціал створення надзвичайно жорстких тюків навіть за високих показників пропускної здатності. Поршень надійно спрямовується чотирма великими ходовими роликами й, разом із регульованими бічними планками, забезпечує ідеальну щільність тюків за будь-яких умов. У малих прес-пакетах солома, сіно або силос ущільнюються за рекордний час: 61 ходів поршня на хвилину та подача гідравлічного тиску зверху гарантують оптимально високе рівномірне ущільнення тюків на кубометр

Компактність.
За допомогою пульта керування ви в будь-який момент можете легко й швидко відрегулювати тиск пресування відповідно до наявних умов. Зірочка розташована в оптимальному положенні для точного контролю налаштованої довжини тюка — її можна вибирати в широкому діапазоні від 0,70 до 2,40 м. Компактні й щільні тюки з рівними кутами залишають канал пресування та скидаються на поле по скатній дошці.

Тюковий прес-підбирач CLAAS QUADRANT 4000

Нова концепція каналу для високої щільності.
У каналі пресування рослинна маса сильно стискається й у результаті гідравлічного регулювання напірного каналу з кабіни спресовується до жорстких міцних тюків. Для кожного тюка забезпечується однакова, максимально можлива щільність за незмінної довжини. Найкращі передумови для збалансованого й безперешкодного перевантаження на вантажний автотранспорт

Тюковий прес-підбирач CLAAS QUADRANT 4000

Акуратне укладання.
Важливо для всіх, хто виконує підрядні роботи з пресування: з доступним як опція виштовхувачем тюків ви повністю спорожнюєте канал пресування, адже він викидає й останні два тюки. Не залишається нічого, що потрібно було б очищувати, наприклад перед закладенням на зимове зберігання. Керування виштовхувачем тюків здійснюється безпосередньо ззовні на прес-підбирачі.
Скатна дошка дбайливо укладає готові тюки на поле.


Тюковий прес-підбирач CLAAS QUADRANT 4000

Два за один раз.

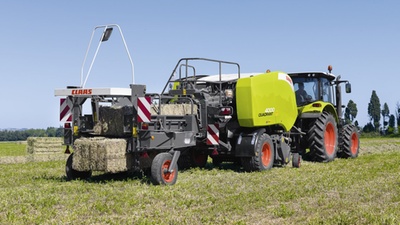

Із причепленим підбирачем тюків DUO-PACK ви завжди укладаєте в штабель два тюки один над одним, які потім укладаються на полі великорозмірними штабелями. Завдяки цьому ви отримуєте штабелі шириною 80 см і висотою 100 см, які за допомогою відповідних механізмів захоплення можна цілком навантажувати на засоби для транспортування.



Зручне керування з новим CEMIS 700.

Кабіна. Тюковий прес-підбирач CLAAS QUADRANT 4000

Зручна альтернатива.
Необхідність часто виходити з кабіни не тільки розхолоджує, але й знижує денний виробіток. Тому ми подбали про те, щоб ви могли зручно контролювати основні параметри свого QUADRANT із кабіни. З новим CEMIS 700, який підтримує ISOBUS, це зараз дуже просто.
Завдяки меню діагностики ви ніколи не втратите контроль за станом свого прес-підбирача. Воно надає вам інформацію про основні показники частоти обертання преса, а також містить систему попередження про розрив шпагату.
Застосовуючи різні пункти меню ви керуєте преспідбирачем за своїми потребами. Спочатку ви налаштовуєте тиск пресування, інтервали змащування й довжину тюка. Під час роботи ви можете дотиком задавати довжину тюка й тиск пресування, ініціювати обв'язування, зчитувати кількість ходів поршня, зберігаючи в полі зору індикацію праворуч/ліворуч



Ви можете оснастити свій QUADRANT опціями, які будуть відображатися в CEMIS 700:
- Датчик вологості
- Система автоматичного централізованого змащування
- Регулювання довжини тюка та індикація довжини тюка
- Індикація праворуч/ліворуч
- Налаштування довжини тюка
- Регулювання інтервалу змащування
- Індикація залишкової вологості матеріалу
- Керування завданнями
Для реєстрації завдання вам доступні 20 вкладок пам’яті для користувача. У них зберігаються необхідні для розрахунків дані тривалості роботи й кількості спресованих тюків по кожному користувачеві.


Обслуговування. Тюковий прес-підбирач CLAAS QUADRANT 4000Обслуговування. Тюковий прес-підбирач CLAAS QUADRANT 4000Обслуговування. Тюковий прес-підбирач CLAAS QUADRANT 4000
Кожен тюк такої довжини, як вам потрібно.
Зірочка надійно вимірює довжину тюків, забезпечуючи рівномірність розмірів.
Стандартно:
- Налаштування тиску
- Індикація друку
- Меню лічильника з 20 коморками пам'яті
- Індикація кількості ходів поршня
- Індикація поточного тиску пресування
- НОВИНКА:
- Сенсорний екран
- Приємне відчуття на дотик
- Підтримка камери
- Сумісність із ISOBUS


Технічне обслуговування. Важлива кожна хвилина.



Він заощаджує час.
Простої коштують грошей, їх необхідно уникати. Тим важливішим є те, що догляд за машиною та її технічне обслуговування виконуються так же без проблем і швидко, як і збирання врожаю взагалі


Він змащується самостійно.
У принципі, можна було взагалі обійти питання технічного обслуговування. Бо для володарів QUADRANT це взагалі не є питанням.
У QUADRANT 4000 все зроблено так, щоб технічне
обслуговування було виконувати зручно, або в ньому
взагалі не виникало необхідності.
- Приводи й запобіжні муфти працюють в оливній ванні
- Привод має мінімальну кількість рухомих деталей
QUADRANT 4000 найкращим чином оснащений для виконання важких та тривалих завдань: доступна як опція система автоматичного змащування забезпечує мастилом усі найважливіші частини машини — подавальну граблину й голки, поршень і вузлозв'язувач. Зі свого 2-літрового бака система автоматичного централізованого змащування змащує QUADRANT в 45 точках. Інтервали змащування налаштовані на заводі. Опція: можливе регулювання інтервалів змащування відповідно до потреби та складності завдання безпосередньо на CEMIS 700.


Тюковий прес-підбирач CLAAS QUADRANT 4000

Рух із мінімальним ущільненням ґрунту.
Для мінімального тиску на ґрунт, максимального збереження дернового покриву та плавності руху QUADRANT має одинарну вісь, колеса якої оснащені великорозмірними шинами 500/55 R 20. Вона пропонує максимальну опорну поверхню, що дозволяє зводити до мінімуму шкідливий тиск на ґрунт навіть на дуже легких або вологих ґрунтах.


Тюковий прес-підбирач CLAAS QUADRANT 4000

Правильна висота для кожного розміру валка.
Навішувати QUADRANT на тягову сережку або тяговий брус - вирішувати вам. Угвинчене дишло регулюється відповідно до будь-яким розміром трактора і варіантом навішування. Гідравлічна опора полегшує навішення на трактор.

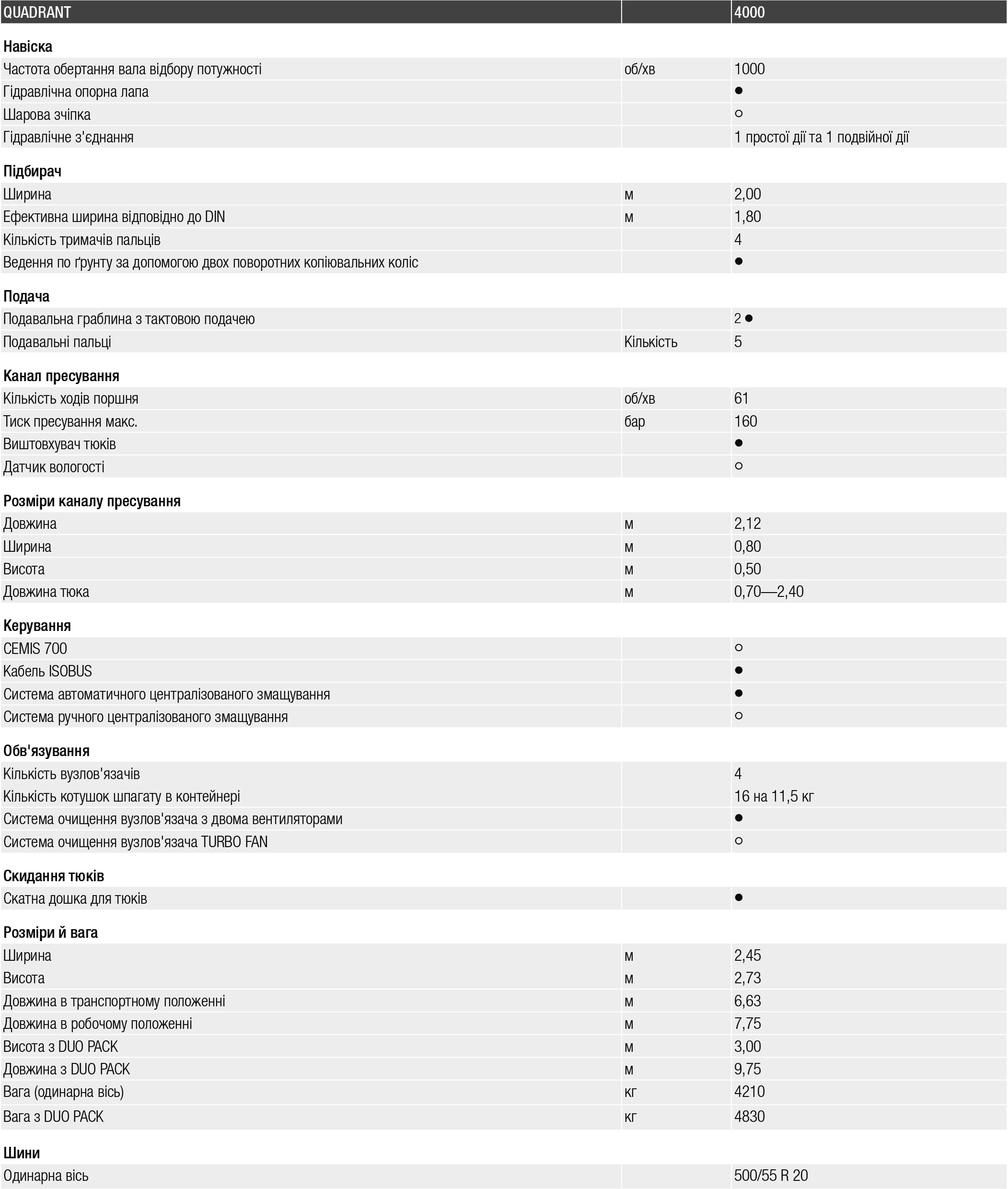

● Стандарт ○ Опціонально - Недоступно
