Кормозбиральний комбайн CLAAS | JAGUAR 870-830. Ваша перевага.

  • Найдешевша тонна якісного силосу чи сінажу
  • Перевірений часом концепт прямого приводу
  • Надійний привод живильника з можливістю вибору 5 діапазонів довжини подрібнення маси
  • Подрібнюючий барабан з шевронним розташуванням 20, 24, або 28 ножів
  • Широкий вибір корн-крекерів: CORN CRACKER, MCCCLASSIC та SHREDLAGE®
  • Система підтримування оптимальної робочої швидкості комбайна CRUISE PILOT

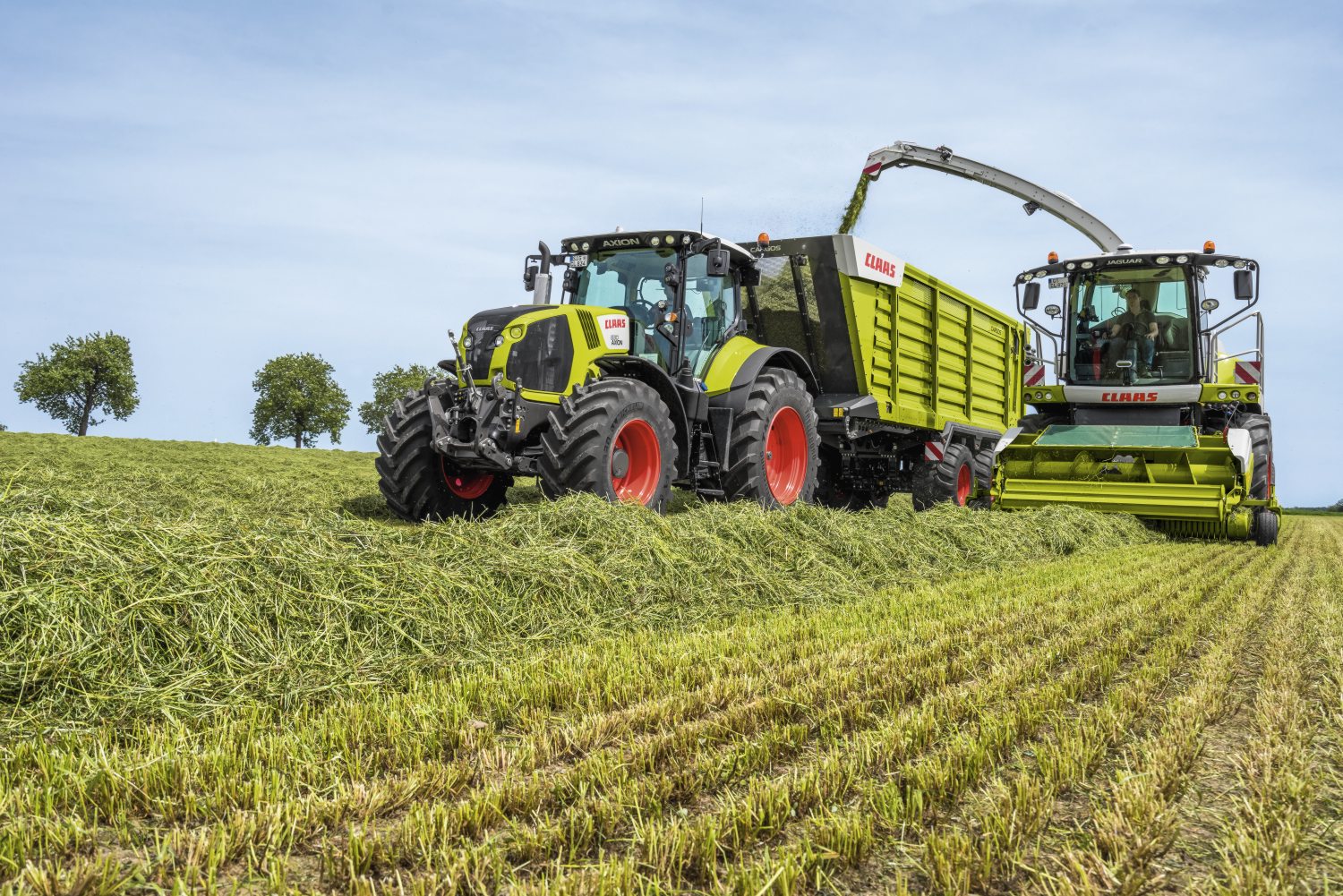

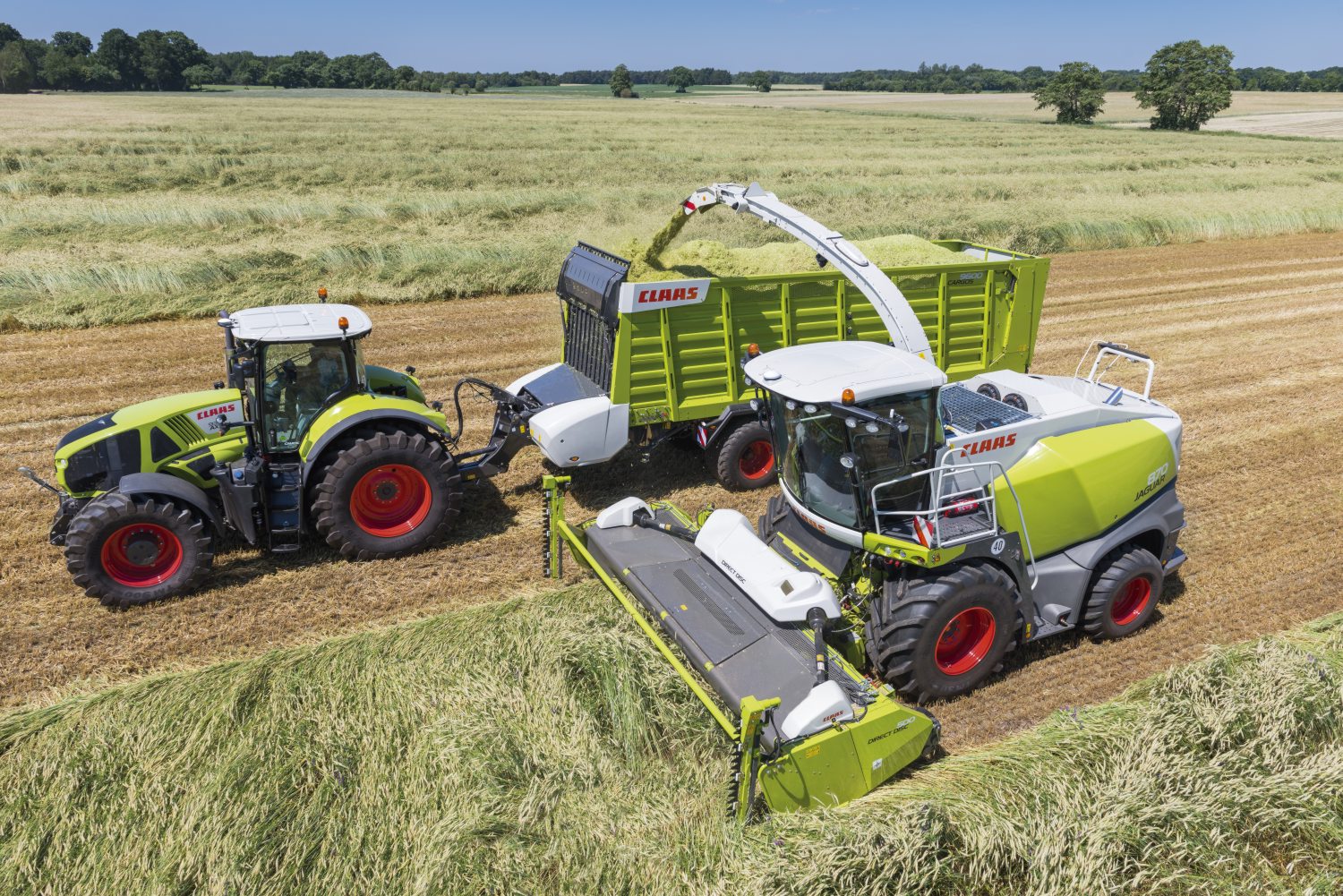

  • Система автоматичного заповнення транспортних засобів силосною масою AUTO FILL

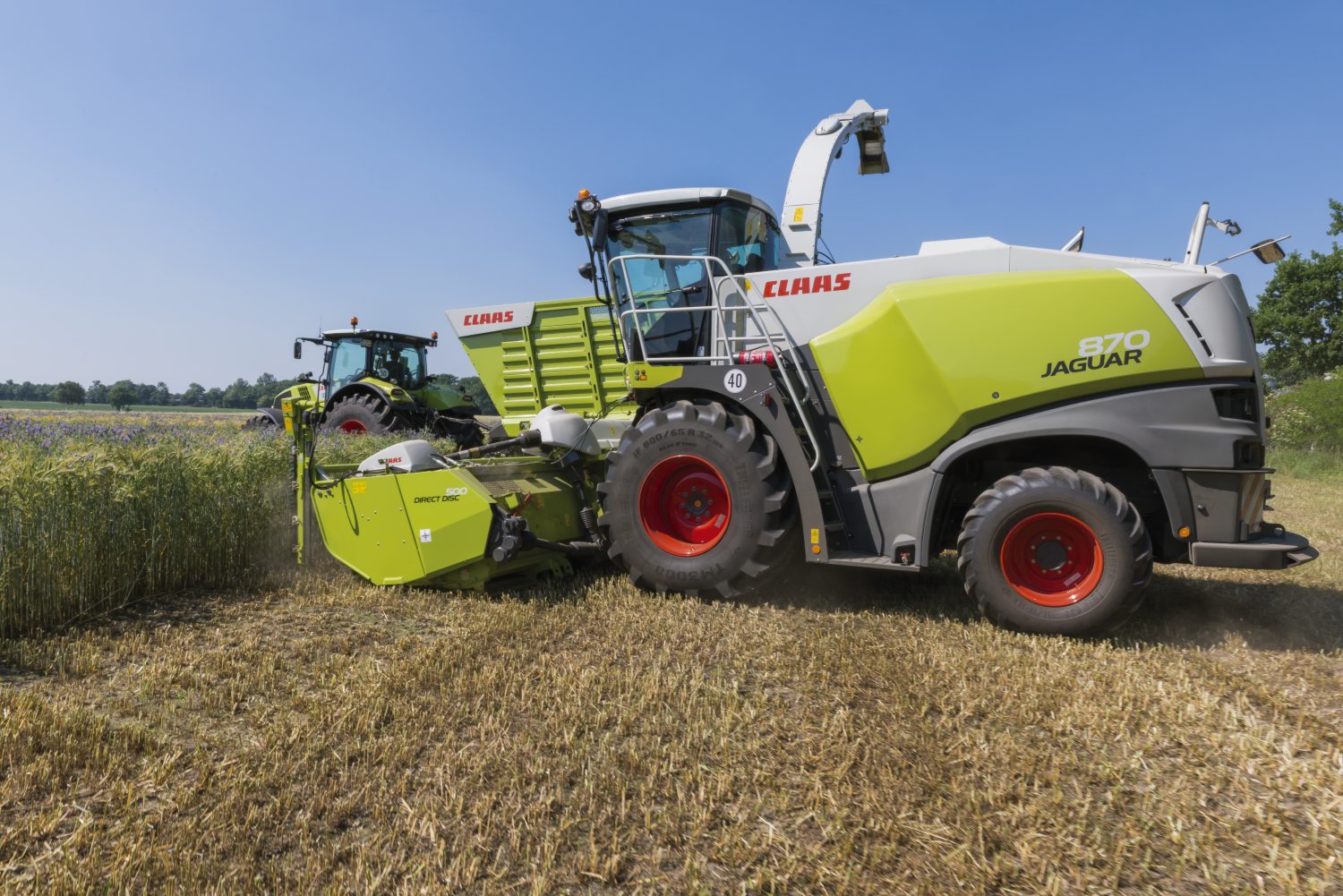

Кормозбиральний комбайн CLAAS JAGUAR 870-830

1. Чудова концепція управління з додатковими функціями CEBIS

2. Світлодіодне робоче освітлення

3. Корн-крекери:CORN CRACKER, MCC CLASSIC та SHREDLAGE®

4. Двигуни з нормою токсичності ОГ Stage IIIA (Tier3)

5. Модульна система баластування

6. Система для внесення консервантів та концентрованих біологічних добавок

7. Підвищення ефективності завдяки CRUISE PILOT

8. DYNAMIC POWER з новими функціями

9. Ємність паливного бака до 1450 л для тривалої експлуатації

10. Унікальна концепція доступу для швидкого і простого техобслуговування

11. Оптимізована ходова частина зі значно меншим радіусом розвороту і шинами великого розміру

12. Пристрій заточування ножів, що працює в залежності від пропускної здатності

13. Потужний механічний приводу для приставок

14. Система вимірювання врожайності QUANTIMETER

15. Датчики для визначення сухої речовини за технологією NIR

16. Чудова концепція управління з додатковими функціями CEBIS

JAGUAR

870
860
850
840
830
Двигун

Mercedes-Benz
Mercedes-Benz
Mercedes-Benz
Mercedes-Benz
Mercedes-Benz
Тип

OM 502 LA
OM 502 LA
OM 460 LA
OM 460 LA
OM 460 LA
Циліндри

V8
V8
R6
R6
R6
Потужність двигуна при
1800 об/хв (ECE R 120)
кВт (к.с.)
390 (530)
350 (476)
315 (428)
260 (354)
220 (299)


Кабіна JAGUAR. Все продумано до дрібниць.

Кабіна. Кормозбиральний комбайн CLAAS JAGUAR 870-830

У JAGUAR немає нічого, що могло б відволікати увагу. Рульова колонка і крісло легко регулюються в різних напрямках. Логічне розташування всіх приладів і елементів управління дозволяє швидко звикнути до JAGUAR і вже незабаром керувати ним інтуїтивно. Сонцезахисні ролети, кондиціонер, радіоприймач і холодильний відсік для напоїв багато в чому сприяють оптимальному самопочуттю незалежно від тривалості перебування в кабіні.

Сидіння. Кормозбиральний комбайн CLAAS JAGUAR 870-830

Зліва направо: стандартне сидіння, комфортне сидіння, обертаюче сидіння, шкіряне сидіння, сидіння преміум-класу
Простора кабіна VISTA CAB з двома сидіннями
Повне скління для кругового огляду
Вітрове скло зі склоочисником і склоомивачем
Бічні і задні склоочисники для поліпшення видимості
Великі відсіки для зберігання
Холодильник для достатньої кількості провіанту
Концепція управління CEBIS
Індивідуальна система замикання
Важіль управління CMOTION
Світлодіодне робоче освітлення
П'ять варіантів сидінь, в тому числі високоякісне шкіряне сидіння

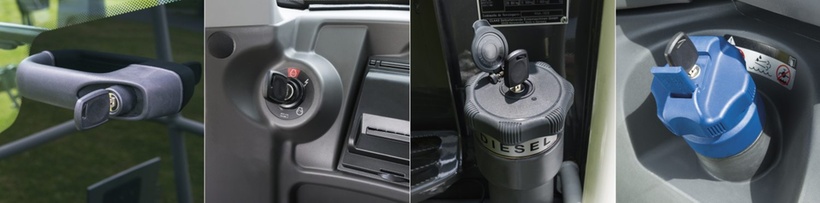

Система замикання. Кормозбиральний комбайн CLAAS JAGUAR 870-830

Індивідуальна система замикання

Оснащення. Кормозбиральний комбайн CLAAS JAGUAR 870-830

Опціональне комфортне оснащення.
Спеціальна оббивка задньої стінки кабіни ефективно мінімізує шум безпосередньо в області вух механізатора, не обмежуючи круговий огляд. Спеціальне лобове скло зменшує кількість відбиваного в кабіні світла, особливо в темряві або після дощу. Доповнює комфортне оснащення килимок.

Освітлення. Кормозбиральний комбайн CLAAS JAGUAR 870-830

НОВИНКА: світлодіодне робоче освітлення.
Світлодіодні фари робочого освітлення в якості переднього освітлення на даху кабіни, в задній частині і на силосопроводі, де вони повертаються разом з потоком рослинної маси, забезпечують дуже хороший огляд при збиранні в темний час доби.
Дуже рівномірне підсвічування
Біле світло фар, схожий на денний
Споживання електроенергії становить одну третину від споживання галогенних фар
Дуже низька температура розсіювача
Фари робочого освітлення на 100% захищені від попадання води і пилу

Освітлення. Кормозбиральний комбайн CLAAS JAGUAR 870-830


CEBIS. Підійдіть до межі продуктивності. Кінчиками пальців.

CEBIS. Кормозбиральний комбайн CLAAS JAGUAR 870-830

Компактний центр управління та контролю CEBIS.
Той факт, що ви надійно і зручно можете керувати машиною JAGUAR, пояснюється перш за все його зрозумілою структурою управління. Для управління всіма важливими функціями і контролю над ними передбачено всього лише кілька центральних елементів. При цьому в центрі до деталей продуманої, логічної і ергономічної конструкції стоїть електронна бортова інформаційна система CEBIS.
Швидкість, зручність, ясність, надійність.
Важливі функціональні налаштування виконуються за допомогою поворотного перемикача CEBIS
Додатково активізуюча клавіша поворотного перемикача HOTKEY забезпечує можливість управління додатковою важливою функцією з безпосередньою індикацією
Всі функції вимикачів позначені логічними зрозумілими символами
Завдяки компактній флеш-карті зазнає суттєвого спрощується обмін даними
За допомогою мультифункціональної ручки ви точно і надійно можете управляти швидкістю руху і численними іншими функціями
Багатофункціональний джойстик CMOTION поставляється опціонально. Вперше встановлений на тракторі XERION в 2009 році сьогодні він виконує свої функції на тракторах і зернозбиральних комбайнах CLAAS, а також на кормозбиральних комбайнах JAGUAR. Тим самим компанія CLAAS пропонує єдину систему управління з ергономічним дизайном.

CEBIS. Кормозбиральний комбайн CLAAS JAGUAR 870-830

Режим подрібнення.
В цьому режимі комбайнер може швидко вмикати або вимикати автоматичні функції для ручного управління JAGUAR, наприклад, при подрібненні.


CLAAS TELEMATICS. Документація і сервіс в режимі онлайн.

Картування поля. CEBIS. Кормозбиральний комбайн CLAAS JAGUAR 870-830

Повний огляд одним клацанням миші.
Система TELEMATICS від компанії CLAAS дає можливість в будь-який час і в будь-якому місці запитувати по Інтернету всі важливі відомості по вашій машині. Відчуйте користь від використання TELEMATICS.
Оптимізація налаштувань.
Порівняйте в Інтернеті актуальну інформацію по продуктивності вашої машини і сезонної продуктивності і точно узгодьте ці дані між собою. Для отримання відмінного результату роботи це необхідно в будь-яких умовах і щодня.
Спрощення ведення документації.
За допомогою TELEMATICS ви можете експортувати актуальні дані в вашу робочу картотеку і таким чином заощадити дорогоцінний час. Наприклад, ви можете отримувати дані по врожайності на окремих ділянках.
Удосконалення робочих процесів.
Щодня по ел. поштою вам відсилається звіт з т.зв. аналізом робочого часу та інших істотних даних. Таким чином ви можете перед початком роботи проаналізувати точні дані попереднього дня і визначити, коли і на яких ділянках машина працювала найбільш ефективно. Додатково за допомогою протоколу подій можна запросити інформацію по смузі руху машини, що дозволить оптимізувати транспортну логістику. TELEMATICS дозволить провести цілеспрямований швидкий менеджмент і уникнути нерентабельний простой.
Економія часу на обслуговування - дистанційна діагностика CLAAS.
За вашим бажанням TELEMATICS може передавати необхідні дані на портал партнерів компанії CLAAS. Це дозволить вашим партнерам шляхом дистанційної діагностики за допомогою системи CDS провести первинний аналіз, швидше визначити причини збоїв в роботі машини і провести підготовчі роботи, щоб в найкоротші терміни надати допомогу на місці.
Автоматична інтерпретація технологічних даних (APDI).
Модуль APDI автоматично документує, інтерпретує і обробляє дані. APDI - додатковий модуль для системи TELEMATICS; він автоматично (тобто без участі механізатора) передає дані на сервер, де дані інтерпретуються і обробляються. Для цього використовуються заздалегідь завантажені межі ділянок, аграрні карти ЄС з бази даних заявок на субсидії або служба Google Earth®. Все що відносяться до машині дані можна експортувати в форматі IsoXML з метою їх простої подальшої обробки.

Модульна структура. Система управління даними.

CEBIS. Кормозбиральний комбайн CLAAS JAGUAR 870-830
CEBIS. Кормозбиральний комбайн CLAAS JAGUAR 870-830

Прямі переваги від актуальних даних.
У CEBIS можна підготувати дані замовника для їх подальшого запуску і обробки.
Всі дані зберігаються після закінчення зміни або робочого дня
Можна роздрукувати окремі дані або передати їх за допомогою інформаційної карти для подальшого аналізу роботи
За допомогою TELEMATICS дані також можуть бути збережені на комп'ютері і використані, наприклад, для розрахунків із замовником

CEBIS. Кормозбиральний комбайн CLAAS JAGUAR 870-830

Етапи використання системи управління даними.
1. Стандартне управління завданнями
У CEBIS можна налаштувати збір даних по 20 завдань. Таким чином, у вас завжди буде доступ до всіх важливих даних, а крім того, в якості опції у вас буде можливість роздрукувати ці дані.
2. Управління завданнями (перший етап використання)
Програмне забезпечення AGROCOM MAP START дозволяє управляти спеціальними даними по клієнтам і завдань, а також переносити їх за допомогою компактної флеш-карти на свій ПК. Крім того, система TELEMATICS дозволяє стежити за виконанням відповідного завдання в режимі онлайн.
3. Система управління завданнями (другий етап використання): картування врожайності
Крім управління завданнями в новій моделі JAGUAR передбачена функція картування врожайності. За допомогою QUANTIMETER і сенсорів вимірювання сухої маси визначається врожайність. В цей же час CEBIS доповнює інформацію даними про географічні координати, використовуючи супутники GPS. Всі виміряні значення зберігаються і можуть передаватися. Вхідне в обсяг поставки програмне забезпечення AGROCOM MAP START дозволяє створювати інформативні карти врожайності, на основі яких можна планувати подальше виробництво.

Точність і зручність. Системи рульового управління.

Кормозбиральний комбайн CLAAS JAGUAR 870-830

CAM PILOT Автоматичні системи параллельного водіння / 2015 / ru

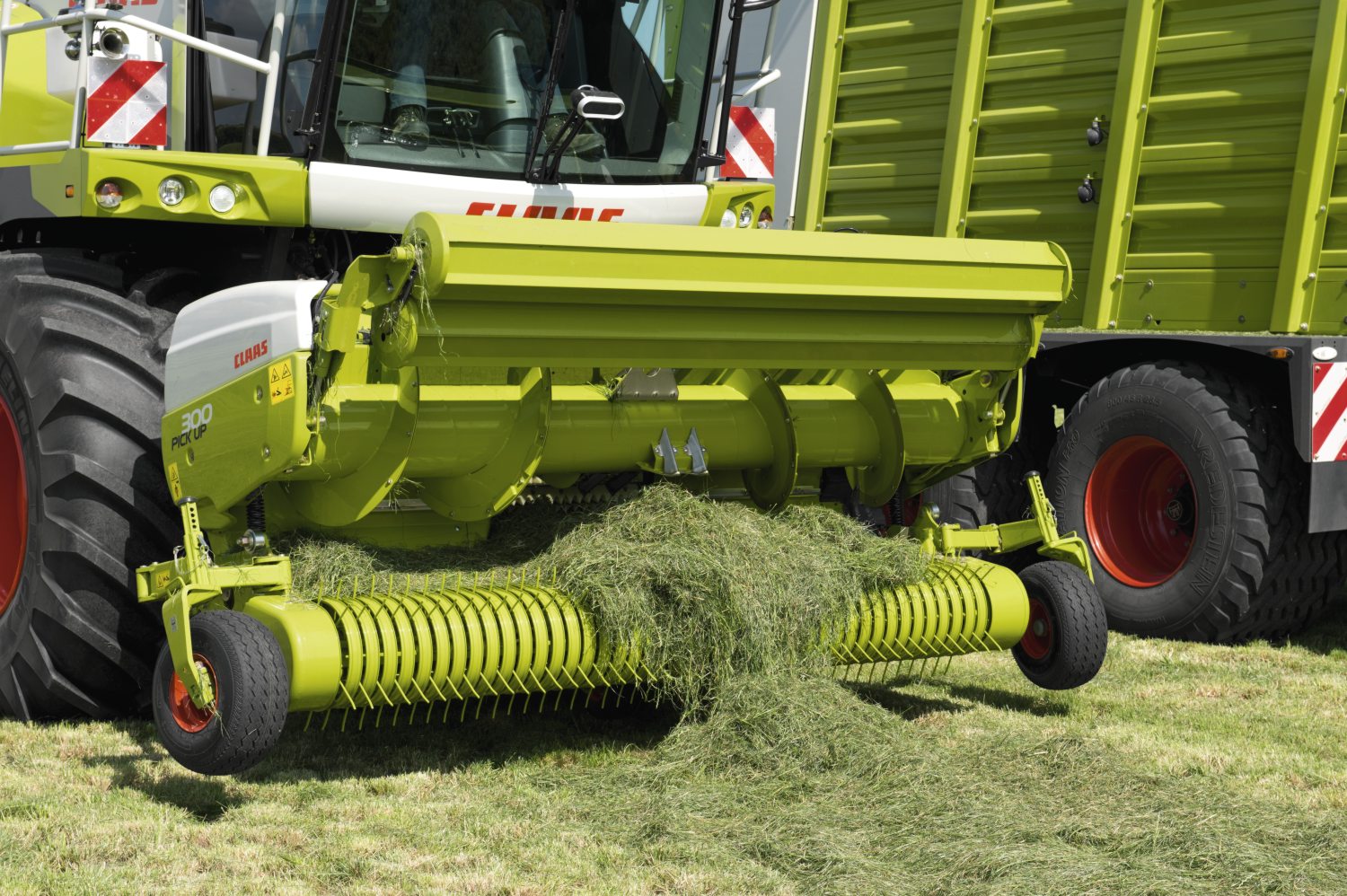

Огляд з CAM PILOT.

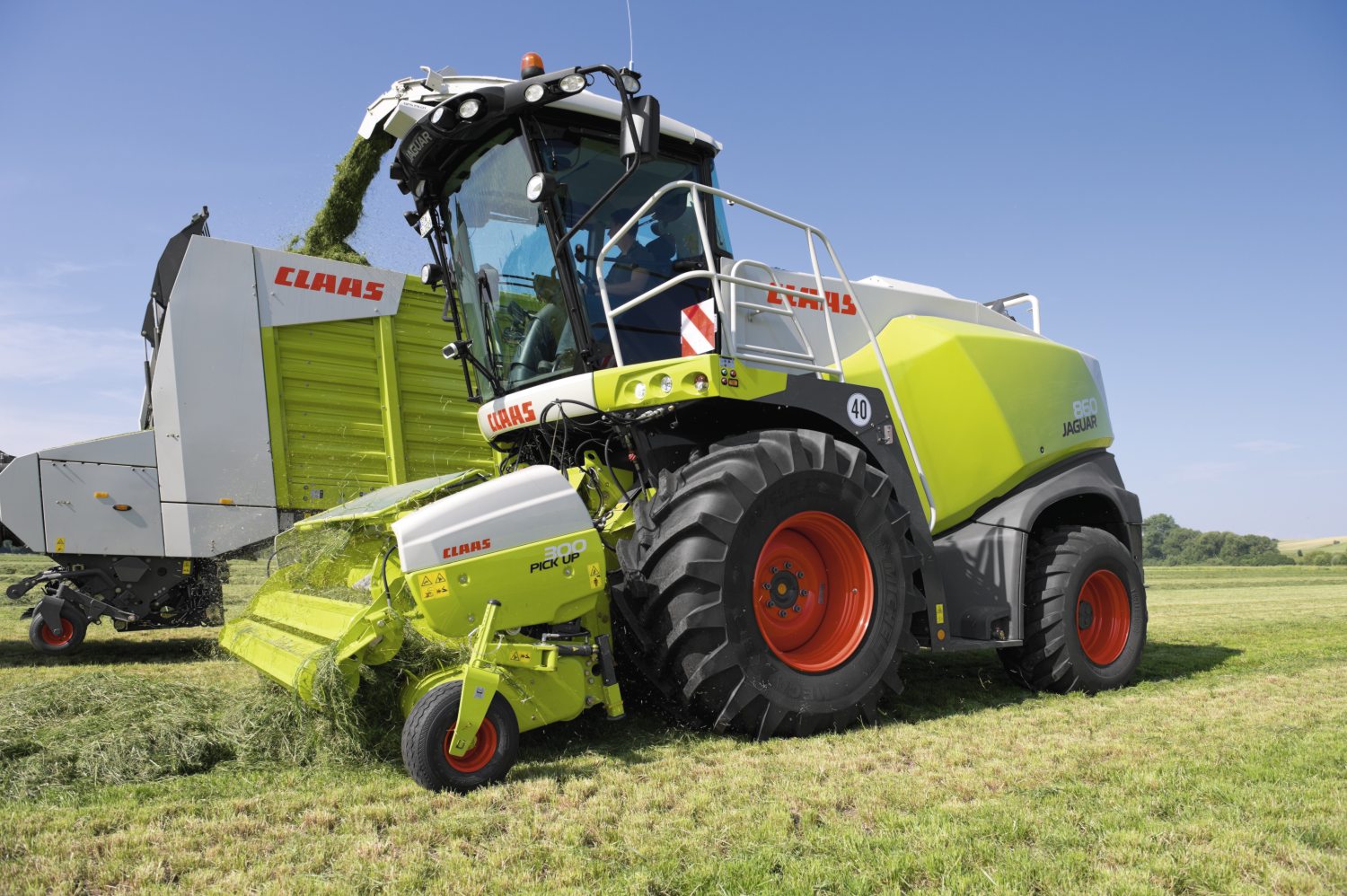

Система CAM PILOT здійснює управління JAGUAR разом з PICK UP. Валок розпізнається камерою з двома об'єктивами в тривимірному зображенні. Сигнали відхилення від форми і напрямки надсилаються на систему управління. Автопілот реагує на ці команди. Це сприяє полегшенню праці механізатора при швидкості руху до 15 км / год, а також забезпечує прибирання без втрат.

Кормозбиральний комбайн CLAAS JAGUAR 870-830

Ведення машини за допомогою GPS PILOT.
Використовує супутникові сигнали система GPS PILOT веде JAGUAR суворо по паралельних лініях або по контурам що постійно повторюються  вздовж кромки поля. Система дозволяє повністю використовувати всю ширину захвату машини і зменшує накладення прибраних ділянок. Це гарантує високу якість роботи і скорочення витрат часу - незалежно від освітленості і погодних умов.

Кормозбиральний комбайн CLAAS JAGUAR 870-830

Зондування за допомогою AUTO PILOT.
При збиранні кукурудзи автопілот допомагає роботі  кукурудзяної приставки, слідуючи по рядах кукурудзи. Кожна з двох скоб-копірів копіює рельєф ґрунту одного ряду кукурудзи. Відповідним чином сигнали копірів перетворюються в імпульси автопілота. Дворядне копіювання дозволяє здійснювати автоматичне керування в рядах шириною від 37,5 см до 80 см.

Потужність і ефективність. Технологія двигунів.

Двигун. Кормозбиральний комбайн CLAAS JAGUAR 870-830

Потужні двигуни Mercedes-Benz.
CLAAS POWER SYSTEMS охоплює всі технологічні аспекти та пропонує оптимальний двигун для узгодженої загальної системи. Скористайтеся перевагами максимальної ефективності на ринку.
Двигуни Mercedes-Benz OM 502 і OM 460 представляють собою найкращу пропозицію потужності в цьому сегменті. Вони відрізняються високою надійністю, низькою витратою дизельного палива і високим крутним моментом.
Еластичне з'єднання двигуна і шасі зводить до мінімуму шуми і вібрацію. Так до неприборканої сили додається максимальний комфорт руху.
Економія палива і низький рівень шуму
Дотримання законодавчих вимог щодо токсичності ВГ
Значне зростання потужності двигуна до ідеальної швидкості обертання 1800 об / хв

Довга робота завдяки великому баку.
Продумане рішення баків забезпечує ідеальні умови для планування навіть дуже довгих змін

JAGUAR
Бак для палива
Дод. бак для палива (опція)
Загальний об'єм бака
870–830
1150 л
300 л
1450 л
Двигун. Кормозбиральний комбайн CLAAS JAGUAR 870-830

Mercedes-Benz OM 502 LA

Двигун. Кормозбиральний комбайн CLAAS JAGUAR 870-830

Mercedes-Benz OM 460 LA

Двигуни JAGUAR

870
860
850
840
830
Stage IIIA (Tier 3)
Тип
OM 502 LA
OM 502 LA
OM 460 LA
OM 460 LA
OM 460 LA

кВт/л.с.
390/530
350/476
315/428
260/354
220/299

Робочий об'єм , л
15,93
15,93
12,81
12,81
12,81

Ефективно і надійно. Система охолодження.

Система охолодження. Кормозбиральний комбайн CLAAS JAGUAR 870-830

Ефективне охолодження.
Робота в такому напруженому режимі неможлива без інтенсивного відводу тепла. На JAGUAR розташовані один над одним радіатори забезпечують ефективне охолодження при будь-яких умовах збирання. За рахунок великої площі поверхні сітчастого фільтра знижується швидкість потоку повітря і, відповідно, забруднення. Сама сітка розташована вертикально і очищається обертовим всмоктуючим рукавом.
Вступник з радіатора повітря цілеспрямовано проводиться над двигуном і практично безперешкодно виходить з великого воздуховипуськной отвори в задній частині JAGUAR. Це дозволяє прекрасно справлятися з роботою навіть при екстремально високих зовнішніх температурах.

Кормозбиральний комбайн CLAAS JAGUAR 870-830

Забір і подача повітря.
Великі повітряні фільтри забезпечують тривалу і надійну роботу. Повітря охолодження надходить в двигун вже попередньо очищеним сіткою пакета радіатора. У разі необхідності фільтри можна демонтувати без використання інструменту і виконати роботи з очищення безпосередньо в полі. Інтегрований компресор подає 600 л/хв під тиском 9,5 бар. Повітря використовується для роботи інструментів з пневмоприводом та керування гальмовою системою причепа, якій JAGUAR може бути обладнаний в якості опції.


Автоматична робота і можливість адаптації. CRUISE PILOT для JAGUAR 870.

Кормозбиральний комбайн CLAAS JAGUAR 870-830

Оптимальне навантаження двигуна.
Автоматичне регулювання швидкості руху за допомогою CRUISE PILOT служить для забезпечення оптимального завантаження двигуна JAGUAR. Комбайнер задає в CEBIS бажаний рівень завантаження двигуна, встановивши відповідним чином частоту обертання. CRUISE PILOT активується просто за допомогою багатофункціонального важеля.
Тепер JAGUAR постійно прагне рухатися із заданою частотою обертання. У разі різкого збільшення обсягу рослинного матеріалу швидкість руху знижується автоматично. При подальшому зниженні обсягу рослинного матеріалу JAGUAR підвищує швидкість руху до тих пір, поки не буде досягнутий заданий рівень завантаження двигуна. Принцип регулювання грунтується на розпізнаванні потоку матеріалу і завантаження двигуна.

Кормозбиральний комбайн CLAAS JAGUAR 870-830

CRUISE PILOT - це режим їзди. Ви вибираєте відповідну стратегію:
Постійна швидкість
Постійна продуктивність
Завантаження двигуна
За допомогою поворотної кнопки HOTKEY обраний режим можна на ходу підлаштовувати під умови експлуатації.
Переваги:
Високий ступінь комфорту механізатора
Максимальна ефективність JAGUAR


Інтелектуальне управління і ефективність. DYNAMIC POWER.

Кормозбиральний комбайн CLAAS JAGUAR 870-830

Якраз стільки потужності, скільки потрібно.
Моделі JAGUAR 870 і JAGUAR 860 можуть оснащуватися автоматичною системою адаптації потужності двигуна DYNAMIC POWER.
Максимальна ефективність і продуктивність забезпечується в діапазоні повного навантаження. При частковому навантаженні потужність двигуна автоматично знижується, завдяки чому досягається економія палива до 10,6%.
Десять ступенів потужності дозволяють системі DYNAMIC POWER адаптувати крутний момент до умов експлуатації. Таким чином забезпечується робота в найбільш ефективному діапазоні частоти обертання.
Економія дизельного палива в діапазоні часткових навантажень
Використання з автоматом контролю швидкості

JAGUAR 870 Stage IIIA (Tier 3)



JAGUAR




По вибору
Ступінь
870
860
Максимальна потужність
10
530
476


9
504
456


8
478
435
Висока потужність
7
453
415


6
427
394


5
401
374


4
375
354
Средня потужність
3
349
333


2
324
312


1
298
292


мін.
272
272

Кормозбиральний комбайн CLAAS JAGUAR 870-830

DYNAMIC POWER - функціональне розширення для JAGUAR 870 і 860:
Максимальна продуктивність при в'їзді в насадження.
Перед в'їздом в загонку система DYNAMIC POWER перемикається на максимальну характеристику двигуна. Це забезпечується за рахунок продуманого поєднання завантаження двигуна, швидкості руху і робочого положення. Якщо після в'їзду в загонками максимальна потужність не потрібна, система DYNAMIC POWER вибирає відповідну характеристику.
Вибір потужності двигуна.
Максимальна потужність
Висока потужність
Середня потужність
Зсув моменту перемикання.
При зниженні робочої частоти обертання в CEBIS точки перемикання ступенів продуктивності зміщуються в більш низький діапазон частоти обертання.

Високі тяга і надійність. Ходова частина.

Кормозбиральний комбайн CLAAS JAGUAR 870-830

Неймовірний запас потужності.
Привід ходової частини підкуповує своїм вражаючим тяговим зусиллям. Навіть в самих складних умовах у нього залишається досить запасу потужності. На першій передачі можлива швидкість збирання до 16,8 км / год. Нова 800-я серія JAGUAR відрізняється чудовою маневреністю і збільшеним кліренсом.
Активне гасіння коливань.
Система активного гасіння коливань з високою ефективністю гасить коливання приставки, забезпечуючи безпечний і швидкий рух по дорогах. Система гасіння коливань підключається автоматично, наприклад, під час руху при розвороті на краю поля з піднятою приставкою (не на робочій висоті).

Кормозбиральний комбайн CLAAS JAGUAR 870-830

Економний рух по дорогах.
Привід ходової частини, керований електронікою, автоматично регулює частоту обертання двигуна і точно погоджує її з  потужністю що вимагається. Це значно скорочує витрату палива і знижує рівень шуму при русі.

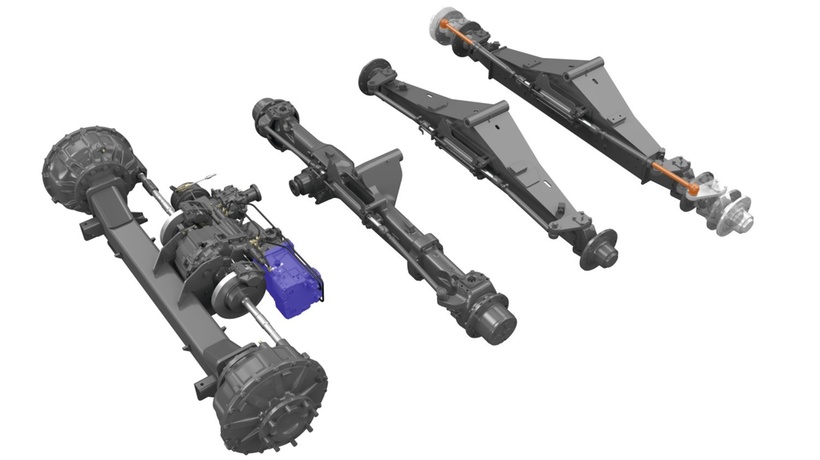

Ходова частина. Кормозбиральний комбайн CLAAS JAGUAR 870-830

Механічний привід на всі колеса.
Максимальну силу тяги навіть в найважчих умовах збирання забезпечує електрогідравлічний повний привід. Передача силового потоку безпосередньо на задню вісь відбувається механічно через карданний вал.

Камера. Кормозбиральний комбайн CLAAS JAGUAR 870-830

Камера заднього виду: кращий огляд при маневрах заднім ходом.
Якщо JAGUAR оснащений камерою заднього виду, то при перекладі важеля управління в передачу заднього ходу на моніторі CEBIS автоматично з'являється зображення з камери заднього виду. Це полегшує зчеплення і навішування, а також покращує огляд.

Наочність і простота. Гідравліка та електрообладнання

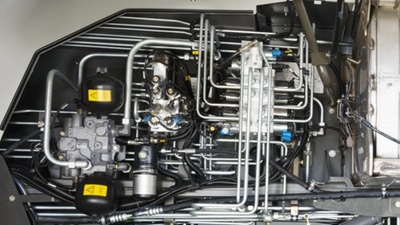

Гідравліка. Кормозбиральний комбайн CLAAS JAGUAR 870-830

Гідросистема.
Секції гідророзподілювача розташовані в добре доступному для огляду місці на лівій стороні машини. Пропорційні клапани секцій для управління силосопроводом і приставкою дозволяють забезпечити при автоматичній роботі більш плавне управління. Для забезпечення більш рівномірної стерні навіть на високій швидкості руху швидкість процесу відхилення функції поперечного копіювання ORBIS може бути адаптована відповідним чином в CEBIS.




При досягненні краю поля і піднятті приставки функція гасіння коливань автоматично активується після виходу з робочої висоти. Це поліпшення комфорту захищає машину, наприклад, при обприскуванні. Приставка амортизує з відповідним рівнем плавності.
Хороший огляд гідравлічної системи
Швидке виконання функціональних команд
Ефективне управління завдяки пропорційним клапанам
Економічне техобслуговування завдяки невеликій ємності заправки маслом

Електрика. Кормозбиральний комбайн CLAAS JAGUAR 870-830

Електрообладнання.
Для простого і зручного управління потрібне надійне електрообладнання. Всі важливі компоненти JAGUAR надійно і централізовано розміщені в кабіні. Додатковий блок в зоні для обслуговування JAGUAR забезпечує просту адаптацію додаткових пристроїв, наприклад, дооснащення наступних компонентів:
PROFI CAM
AUTO FILL
ACTISILER 20
Датчик вмісту азоту (NIR)
Дод. бак для палива 300 л

Електрика. Кормозбиральний комбайн CLAAS JAGUAR 870-830

Переваги:
Надійне розташування електроустаткування в кабіні
Система шини CAN з можливістю діагностики
Безпечні і високоякісні кабельні з'єднання
Високоякісний блок для адаптації додаткових опцій


Неперевершений і ефективний. Привід.

Кормозбиральний комбайн CLAAS JAGUAR 870-830

Інноваційні переваги: протягом двох десятиліть.
Революційна концепція приводу JAGUAR була розроблена інженерами CLAAS в 1993 році і до сьогоднішнього дня встановлює стандарти. Пряма передача зусилля вже не одну тисячу разів добре зарекомендувала себе на практиці. І в цьому поколінні JAGUAR ми залишилися вірними своїй концепції: встановлювати двигун поперек напрямку руху.
Агрегати подрібнення, що приводяться в дію безпосередньо від головної муфти двигуна через клиноременную передачу з гідравлічним натягом, не вимагають технічного обслуговування
Приєднаний до головної муфти дискові гальма забезпечує при відключенні головного приводу швидку зупинку агрегатів подрібнення - це підвищує безпеку (QUICK STOP)
Прямий привід забезпечує високий ККД і одночасно знижує потрібну питому потужність - це підвищує ефективність
Приставка приводиться в дію механічним способом, підключення здійснюється автоматично - це забезпечує високий рівень зручності

Привід. Кормозбиральний комбайн CLAAS JAGUAR 870-830

Головний привід JAGUAR.

Потужний, надійний і не потребує обслуговування. 5 аргументів на користь максимального ККД.
1. Поперечно встановлені двигуни
2. Головний клинопасовий привід безпосередньо від колінчастого валу двигуна до наступних агрегатів: подрібнюючий барабан і прискорювач
3. Клінопасовий привід зернодробилки безпосередньо від прискорювача
4. QUICK STOP Активне гальмування потоку матеріалу при відключенні головного приводу
5. Механічний привід приставки через швидкодіючі з'єднання

Привід. Кормозбиральний комбайн CLAAS JAGUAR 870-830Привід. Кормозбиральний комбайн CLAAS JAGUAR 870-830


Швидкість і простота. Унікальна концепція техобслуговування.

Висока надійність в роботі.
Досить обмежені для оптимального прибирання терміни змушують по-особливому цінувати кожну хвилину. Роботи з технічного обслуговування з великими витратами часу не тільки обтяжливі. Вони скорочують вироблення, ставлять під загрозу рентабельність і значно знижують прибуток. Автоматична централізоване змащування і заточний пристрій з налаштуванням протиріжучої пластини - всього дві з численних можливостей скорочення часу техобслуговування і продовження часу роботи. Додатковому підвищенню експлуатаційної надійності JAGUAR протягом сезону сприяє висока зносостійкість контактуючих з потоком маси деталей. Тому JAGUAR завжди буде в своїй стихії - в полі. І обов'язково впорається з і так складною роботою.

Обслуговування. Кормозбиральний комбайн CLAAS JAGUAR 870-830

Швидке і економічне техобслуговування.
Після гідравлічного відкривання забезпечується оптимальний огляд ножа і протиріжучої пластини
Всього за десять хвилин можна роз'єднати ножовий барабан і живильний апарат JAGUAR
Важливі сервісні роботи на двигуні можна виконувати дуже швидко; необхідні точки мають прекрасний доступ з усіх чотирьох сторін
Автоматична централізована система мастила з запасом 8 л (приблизно на 120 годин роботи)
Великі бічні кришки з новою системою відкривання забезпечують безперешкодний доступ до системи охолодження, зернодробарки і прискорювача
Швидке і просте зняття Corncracker
У разі необхідності виконання техобслуговування два працівника зможуть демонтувати прискорювач за годину
Стиснене повітря на борту для різноманітних застосувань при очищенні
Сервісне освітлення дозволяє виконувати техобслуговування навіть в темний час доби

Обслуговування. Кормозбиральний комбайн CLAAS JAGUAR 870-830
Обслуговування. Кормозбиральний комбайн CLAAS JAGUAR 870-830


Обслуговування. Кормозбиральний комбайн CLAAS JAGUAR 870-830



Прямолінійність і висока швидкість. Потік матеріалу.

Максимальна пропускна здатність при низькій витраті енергії.
Оптимальне транспортування маси багато в чому визначає щоденну продуктивність роботи. Маса рухається через всю машину по прямій лінії, не змінюючи напрямку руху. При цьому не має ніякого значення, чи проводиться прибирання трави або збирання кукурудзи на силос з зернодробарки Corncracker. Швидкість потоку наростає від вузла до вузла, а встановлені V-подібні ножі і прискорюючі лопатки центрують його. Цим забезпечується максимальна продуктивність при мінімально можливій витраті енергії і гарантується висока експлуатаційна надійність. JAGUAR доводить це знову і знову - дивовижними результатами виміряної витрати палива в л/т.

Прискорення. Кормозбиральний комбайн CLAAS JAGUAR 870-830

1 Живильний апарат
Безвідмовність з чудовим попередніми пресуванням
2 Ножовий барабан V-CLASSIC
Точний зріз для найвищої якості подрібнення
Завантаження подрібненої маси по центру для зниження зносу
3 Corncracker
Оптимальна обробка подрібненої маси
Розширений асортимент MULTI CROP CRACKER
4 Прискорювач
Завантаження подрібненої маси по центру для надійного транспортування матеріалу
Механічне регулювання зазору


Потужність і надійність. Живильний апарат.

Живильний апарат. Кормозбиральний комбайн CLAAS JAGUAR 870-8300Живильний апарат. Кормозбиральний комбайн CLAAS JAGUAR 870-830

Міцні вальці.
Привід живильних вальців JAGUAR дуже потужний. Можна вибрати один з шести варіантів довжини різання в залежності від вимог. Надійні підпресовуючі вальці забезпечують оптимальний потік маси. Додаткові змінні пластини знижують знос.
Гідравлічне реверсування.
Гідравлічний механізм реверсування почне виконувати повільне, контрольоване і надзвичайно точне зворотне обертання. Маса дбайливо транспортується вперед. При використанні підбирачів серії PICK UP роликовий притиск або поставляючі додатково шнеки автоматично піднімаються вгору. Завдяки дозованому реверсування сторонні предмети залишаються неподалік від подаючих вальців, їх можна видаляти швидко і безпечно.

Вальці. Кормозбиральний комбайн CLAAS JAGUAR 870-830

Чутливий металодетектор.
Металодетектор, вбудований в передній живильний валок, зреагує навіть на саме незначне здатне до намагнічування тіло. Миттєва зупинка захищає живильний апарат від ушкоджень. Завдяки індикації місця виявлення в CEBIS механізатор може швидко визначити, де шукати металеву частину.

Металодетектор. Кормозбиральний комбайн CLAAS JAGUAR 870-830

Детектор каменів STOP ROCK.
Продуктивність і надійність живильного апарата безпосередньо залежить від того, наскільки він швидко реагує на сторонні предмети. Детектор каменів STOP ROCK збільшує надійність системи JAGUAR. Якщо він упізнав камінь, то він відразу ж блокує привід живильника. Мінімальний розмір каменів, на які реагує пристрій, задається користувачем. Чутливість зручно регулюється в CEBIS з кабіни машини.


Точність і надійність. Ножовий барабан V-CLASSIC.

V-CLASSIC. Кормозбиральний комбайн CLAAS JAGUAR 870-830

V-подібно розташовані ножі.
Ефективність подрібнюючого барабана JAGUAR шириною 750 мм унікальна. Завдяки V-подібним розташуванням забезпечується тягнуче, як у ножиць, і, перш за все економляче енергію різання. Додатково корм направляється до середини, завдяки чому знижуються знос і втрати внаслідок тертя об стінки корпусу барабана.
Міцна конструкція
Мінімальна витрата енергії
Висока продуктивність
Найкраща якість подрібнення
Чудовий викид

Ножі. Кормозбиральний комбайн CLAAS JAGUAR 870-830

Ножовий барабан V-CLASSIC доступний в трьох версіях:
1. V20 для використання кормів з великою структурою або переважного використання на сінажі
2. V24 для трави і кукурудзи; з можливістю довгого подрібнення сінажу
3. V28 для трави і кукурудзи; з можливістю короткого подрібнення кукурудзи

V-CLASSIC. Кормозбиральний комбайн CLAAS JAGUAR 870-830

Для збільшення довжини різання барабан V-CLASSIC можна оснастити напівножами. Напівножі забезпечують дуже рівномірний викид рослинної маси. Вони ідеально підходять для прибирання трави або навіть великого подрібнення кукурудзи і її подрібнення за технологією SHREDLAGE.

Барабан
Застосування
Комплект ножів, повний
Комплект ножів, половина
Напівножі
V-CLASSIC 28
Комплект ножів
28 = 2 x 14
14 = 2 x 7
28 = 2 x 14

Довжина різання
3,5/4,5/6/8/12/15
7/9/12/16/24/30
7/9/12/16/24/30
V-CLASSIC 24
Комплект ножів
24 = 2 x 12
12 = 2 x 6
24 = 2 x 12

Довжина різання
4/5,5/7/9/14/17
8/11/14/18/28/34
8/11/14/18/28/34
V-CLASSIC 20
Комплект ножів
20 = 2 x 10
10 = 2 x 5
20 = 2 x 10

Довжина різання
5/6,5/8,5/11/17/21
10/13/17/22/34/42
10/13/17/22/34/42


Автоматична заточка. V-CLASSIC. Кормозбиральний комбайн CLAAS JAGUAR 870-830

Повністю автоматична заточка.

Точне різання і забезпечення однорідності маси можливе лише при абсолютно гострих ножах. Процес заточування ножів для заготівлі сінажу та силосу управляється з кабіни.
Налаштування протиріжучої пластини також можна регулювати з кабіни (додаткова функція). Сама пластина залишається прикрученою до опори. Ця конструкція дозволяє дуже точно підвести її до ножів барабана. Чутливі датчики забезпечують налаштування практично до контакту.
Заточення і регулювання протиріжучої пластини повинно здійснюватися по витраті, а не за часом роботи. В системі CEBIS можна встановити відповідні налаштування для нагадування про заточення ножів.

Зернодробарка CLAAS Corncracker.

CORNCRACKER. Кормозбиральний комбайн CLAAS JAGUAR 870-830CORNCRACKER. Кормозбиральний комбайн CLAAS JAGUAR 870-830

НОВИНКА: MULTI CROP CRACKER MAX.
Вальці MCC MAX розроблені для подрібнення кукурудзяного силосу на довжину 7-22 мм. 30 кільцевих сегментів мають пилкоподібний профіль. Завдяки розташуванню і спеціальній геометрії кільцевих сегментів обробка здійснюється не тільки за рахунок плющення і тертя, але і за рахунок різання. Це дозволяє здійснювати більш інтенсивну обробку кукурудзяних зерен і розщеплювати стебла на окремі волокна.
Можливості застосування MCC MAX охоплюють порівняно з традиційним зернодробильним обладнанням значно ширший діапазон довжини різання і сухої маси при високій якості обробки. Для підрядних фірм, товариств по спільному використанню техніки й аграрних господарств MCC MAX є новим технічним рішенням, за допомогою якого вони можуть задовольняти найрізноманітніші вимоги клієнтів щодо заготівлі корму без нлаштування обладнання машини.

CORNCRACKER. Кормозбиральний комбайн CLAAS JAGUAR 870-830

НОВИНКА: MULTI CROP CRACKER SHREDLAGE.
Компанія CLAAS отримала ліцензію на використання американської технології SHREDLAGE. Ця технологія передбачає більш інтенсивне подрібнення кукурудзи на довжину 26-30 мм. Вальці SHREDLAGE з пилкоподібним профілем і додатковою протихідною спіральною канавкою працюють з різницею частот обертання 50%. Це дозволяє зернодробарці MCC SHREDLAGE повністю розтирати кукурудзяні зерна і подрібнювати стрижні качанів.
Крім того, листя ефективно розщеплюються на волокнисту масу. Стебла спеціально провертаються через спіральну канавку і розплющуються, при цьому зі стебел видаляється оболонка. Одночасно м'яка внутрішня частина піддається поділу в поздовжньому напрямку. Сильно подрібнена рослинна маса дуже добре ущільнюється, так як вона практично не пружинить.

CORNCRACKER. Кормозбиральний комбайн CLAAS JAGUAR 870-830

Кукурудзяний силос, подрібнений за технологією SHREDLAGE.
Інтенсивне розщеплення матеріалу дозволяє багаторазово збільшити його поверхню, що істотно покращує бактеріальну ферментацію при силосуванні і перш за все при перетравленні в рубці шлунка корови. Дослідження університету Вісконсіна (США) показали, що технологія SHREDLAGE дозволяє істотно збільшити структурну дію кукурудзяного силосу в рубці і одночасно поліпшити переварюємість крохмалю, що міститься у всіх частинах кукурудзи. Завдяки цьому приріст щоденних надоїв в досліджуваних стадах склав до двох літрів на корову. Крім того, легкозасвоєна структура силосу позитивно вплинула на здоров'я поголів'я.
Крім поліпшення надоїв і здоров'я худоби технологія SHREDLAGE дає виробникам молока інші переваги. Адже завдяки оптимальному розщепленню крохмалю вдалося знизити кількість корму при одночасному збільшенні надоїв. Також можна обмежити додавання таких структурних компонентів, як солома, або навіть зовсім обійтися без них, що знову ж таки забезпечує істотну економію.

Годівля худобиПодрібнення. CORNCRACKER. Кормозбиральний комбайн CLAAS JAGUAR 870-830

Заготовлений корм. CORNCRACKER. Кормозбиральний комбайн CLAAS JAGUAR 870-830

Вимога до обробки рослинної маси.
Головна вимога: настільки інтенсивно, наскільки необхідно. Це також відноситься до розміру зазору між вулицями і інтенсивності подрібнення рослинної маси. Інтенсивна обробка рослинної маси збільшує споживання енергії JAGUAR, тому необхідно враховувати додаткові витрати на прибирання.
Переваги:
Унікальна технологія
Простий монтаж і демонтаж завдяки легкому доступу
Дуже міцна конструкція завдяки збільшеним підшипниковим вузлам і герметизированної конструкції корпусу
Висока продуктивність при максимальній якості подрібнення
Відмінний доступ для техобслуговування або заміни вальців
Постійна не вимагаюча техобслуговування гідравлічна система натягу ременів для максимальної передачі зусилля


Динамічний і добре доступний. Вихідний прискорювач.

Вихідний прискорювач. Кормозбиральний комбайн CLAAS JAGUAR 870-830

Економія при прискоренні.
Місце розташування прискорювача в JAGUAR вибрано бездоганно. Він може оптимально виконувати свої завдання: надання потоку маси швидкості і впевнена подача матеріалу. V-подібно розташовані лопаті утримують масу по центру, що знижує знос бічних стінок силосопровода. Завдяки відсутності різких змін напрямку потоку, потреба в потужності приводу не висока.
Під час роботи з важкими кормами зазор між прискорювачем і задньою стінкою може бути збільшений за допомогою гідравліки до 10 мм. Це істотно знижує споживану потужність. Якщо при роботі, наприклад, з дуже сухою травою потрібна висока потужність жбурляння, то можна встановити дуже вузький зазор. Ці настройки можна виконувати в CEBIS на ходу, а також автоматизувати їх в режимі подрібнення.

Обслуговування. Кормозбиральний комбайн CLAAS JAGUAR 870-830


Неймовірно швидке розбирання.
Для очищення після збирання або при заміні зношених частин CLAAS пропонує прості рішення. Наприклад, демонтаж прискорювального барабана. Двоє людей впораються з цією операцією за одну годину.

Безперервність і точність. Визначення поточної пропускної здатності.

QUANTIMETER. Кормозбиральний комбайн CLAAS JAGUAR 870-830QUANTIMETER. Кормозбиральний комбайн CLAAS JAGUAR 870-830

Вимірювання сухої речовини за допомогою датчика для аналізу в ближній інфрачервоній області.
Безперервне вимірювання сухогї речовини значно збільшує точність визначення поточної пропускної здатності.
Датчик для аналізу в ближній інфрачервоній області з 20 вимірами в секунду забезпечує дуже високу точність вимірювання - ідеально для документування даних прибирання для подальшого використання.
Діапазон вимірювань: трава: 24-65% сухої речовини
Діапазон вимірювань: силос з листостебельчатої маси: 24-60% сухої речовини
Діапазон вимірювань: кукурудза: 20-60% сухої речовини

QUANTIMETER. Кормозбиральний комбайн CLAAS JAGUAR 870-830

Вимірювання пропускної здатності за допомогою QUANTIMETER.
Проводиться постійна індикація положення верхнього переднього вальця. Разом з такими параметрами, як ширина і швидкість втягування, постійно вимірюється обсяг потоку. Для забезпечення максимальної точності (т/га) рекомендується контрольне зважування. Можлива зворотня зміна даних для запуску завдання. Завдяки зворотньому калібруванню нового значення для калібрування можливе контрольне зважування з затримкою між початком і зупинкою.

Концентрація і точність. Системи для силосних добавок.

Силосні добавки. Кормозбиральний комбайн CLAAS JAGUAR 870-830

Добавки для відмінної якості силосу.
В даний час добавки для силосу відносяться до стандартних послуг, що надаються професійними підрядниками. Легкозаповнюючий бак для добавок, який входить в серійну комплектацію, дозволяє перевозити до 375 л рідини. Змішана силосна добавка впорскується безпосередньо в викидний прискорювач.
Обсяг бака 375 л
Гнучкі можливості заповнення і очищення
Дозування в діапазоні від 30 до 400 л / год
Дозування в залежності від продуктивності в діапазоні від 0,5 до 2 л / т (до 200 т / год)
Можливо дозування по сухій масі
Прозора трубка для зовнішньої індикації рівня
За допомогою CEBIS виконується управління дозуванням. Крім того, водій інформується про рівень заповнення баків.

Силосні добавки. Кормозбиральний комбайн CLAAS JAGUAR 870-830

ACTISILER 20 для точного дозування.
Є тенденція в бік зниження обсягу і збільшення концентрації. ACTISILER 20 поставляється опціонально, він точно дозує молочнокислі бактерії в концентрованому розчині. Управління обсягом дозування, реєстрація витраченого обсягу і контроль зручно забезпечуються системою CEBIS.
Окремий бак на 20 л для молочнокислих бактерій в розчині високої концентрації
Управління дозуванням здійснює CEBIS: фіксовано - від 200 мл/год до 7500 мл/год; за пропускною спроможністю - від 10 мл/т до 30 мл/т;
Можливо дозування по сухій масі
Обидві системи можна використовувати одночасно.

Сфокусованість і точність. Викид.
AUTO FILL. Автоматичне заповнення транспортних засобів.
Система AUTO FILL заснована на принципі цифрової обробки 3D-зображень. Шляхом аналізу зображень з камери транспортного засобу, що рухається поряд, система може визначати як зовнішні краї, так і ступінь заповнення машини в будь-який її точці. Додатково система може також встановити ділянку попадання маси в машину, завдяки чому силосопровід автоматично регулюється в поздовжньому і поперечному напрямку по відношенню до осі транспортного засобу, забезпечуючи таким чином оптимальне заповнення.



Силосопровід. Кормозбиральний комбайн CLAAS JAGUAR 870-830

Силосопровід. Модульна конструкція.
Силосопровід відрізняється високою міцністю і малою власною вагою. Сконцентрований потік продукту підвищує точність вивантаження і зводить втрати до мінімуму. Модульна конструкція забезпечує швидку адаптацію до різної ширини захоплення. Дві подовжуючі насадки (M/L) забезпечують роботу до ширини захоплення 7,5 м. Металеві листи неробочої сторони вивантажної труби з'єднані болтами, і таким чином можуть бути швидко замінені.

Силосопрвід. Кормозбиральний комбайн CLAAS JAGUAR 870-830

OPTI FILL. Високий комфорт обслуговування.
За допомогою системи оптимізованого управління силосопроводом OPTI FILL можна дуже зручно управляти процесом вивантаження. Великий кут повороту до 225 ° забезпечує оптимальний огляд процесу вивантаження. При повороті силосопровода здійснюється автоматичне управління козирком, забезпечуючи паралельність вивантаження і напрямки руху. Два запрограмованих положення силосопровода полегшують процес повороту на краю поля, наприклад, якщо подрібнення здійснюється з одного боку поля в обох напрямках. Крім того, силосопровод можна автоматично перевести в положення парковки натисканням кнопки.

Чистота і надійність. Прийом кормової маси.

PICK UP. Кормозбиральний комбайн CLAAS JAGUAR 870-830PICK UP. Кормозбиральний комбайн CLAAS JAGUAR 870-830

Переваги у всьому. PICK UP 300 і 380.
При збільшенні продуктивності кормозбиральних комбайнів і підвищенні пропускної здатності все більшго значення набувають такі вимоги, як чистота подачі корму, довговічність техніки і простота управління. Підбирачі PICK UP 300 і 380 з робочою шириною 3,00 м або 3,80 м відповідають цим вимогам завдяки численним перевагам:

PICK UP. Кормозбиральний комбайн CLAAS JAGUAR 870-830


Малий діаметр підбирача з чотирма або п'ятьма граблинами забезпечує чистий підбір
При великих обсягах великий діаметр шнека дозволяє транспортувати масу найкращим чином
Надійний привід за допомогою двоступеневої коробки передач з простим керуванням
Проста заміна швидкозношуваних деталей після граничних навантажень
Ідеальна адаптація до рельєфу грунту завдяки відкидний рамі і відкидним копіюючим колесам (регулюються без застосування спеціальних інструментів)
Зручний монтаж і демонтаж на JAGUAR, привід за допомогою швидкороз'ємного з'єднання, центральний блокуючий пристрій на лівій стороні

CAM PILOT Автоматичні системи паралельного водіння / 2015 / ru
Огляд з CAM PILOT.
Система CAM PILOT здійснює управління JAGUAR разом з PICK UP. Валок розпізнається камерою з двома об'єктивами в тривимірному зображенні. Сигнали відхилення від форми і напрямки надсилаються на систему управління. Автопілот реагує на ці команди. Це сприяє полегшенню праці механізатора при швидкості руху до 15 км / год, а також забезпечує прибирання без втрат.

PICK UP. Кормозбиральний комбайн CLAAS JAGUAR 870-830

Додатковий захист. STOP ROCK.
Детектор STOP ROCK відразу зупиняє живильник JAGUAR при виявленні твердого стороннього предмета, який перевищує встановлений механізатором розмір. Відповідні налаштування виконуються в CEBIS.

Пряме подрібнення. DIRECT DISC.

DIRECT DISC. Кормозбиральний комбайн CLAAS JAGUAR 870-830

Скошування листостеблевої маси за допомогою DIRECT DISC.
Незалежно від того, чи хочете ви отримувати високоякісні корми або ефективно видобувати біологічну енергію: одна робоча операція, і ви виконали як скошування, так і подрібнення.
DIRECT DISC 520.
Рослинна маса зрізається дисковим косильним апаратом і потім за допомогою лопатевого валка надійно підводиться до подючого шнеку і передається далі шнеком до живильника комбайна. Ця серія забезпечує відмінну якість роботи при збиранні дуже коротких культур висотою прим. до 1,50 м, наприклад трави, бобових і зернових.
НОВИНКА: DIRECT DISC 500.
Скошування рослин виконується новим косильним брусом MAX CUT, який завдяки винесеним далеко вперед косильним дискам утворює акуратний малюнок стерні. Рослинна маса за допомогою потужного шнека дуже великого діаметра подається безпосередньо на силосозбиральний комбайн.
Простота і зручність. Випробувано.
Просто навісити і заблокувати, зчеплення зручно здійснюється за допомогою швидкодіючих муфт
Включення елементів подачі і косарного механізму з затримкою за часом дозволяє включити DIRECT DISC навіть при максимальному навантаженні
Три частоти обертання подаючих елементів для рівномірного потоку матеріалу і оптимальної якості подрібнення
Перевірений косильний брус DISCO (DD 520 з брусом P-CUT, DD 500 з брусом MAX CUT) для високої продуктивності і чистої якості різання
Скорочений час простою завдяки швидкій заміні ножів
Оптимальна адаптація до умов роботи за допомогою гідравлічного регулювання лопастного вальця по висоті
Простий доступ до подючих елементів через великий сервісний отвір
Відмінне копіювання рельєфу грунту завдяки механічної бічній компенсації і ведення по змінним черевикам при регулюванні тиску на грунт
Опціонально бічні прорізні ножі

DIRECT DISC. Кормозбиральний комбайн CLAAS JAGUAR 870-830DIRECT DISC. Кормозбиральний комбайн CLAAS JAGUAR 870-830DIRECT DISC. Кормозбиральний комбайн CLAAS JAGUAR 870-830


Потужність і гнучкість. ORBIS.

ORBIS. Кормозбиральний комбайн CLAAS JAGUAR 870-830ORBIS. Кормозбиральний комбайн CLAAS JAGUAR 870-830

ORBIS. Прибирання незалежно від рядків.
Кукурудзяна приставка ORBIS поєднує світовий практичний досвід використання з інноваційними ідеями в конструкції і системі приводу.
Зчіпка з JAGUAR за допомогою пристрою швидкої зчіпки
Робоча ширина 4,50 м, 6,00 м або 7,50 м
Оптимальний потік маси: поздовжня подача рослинного матеріалу забезпечує постійну якість подрібнення
Легкохідний привід: невелика потрібна потужність перемикання передач і реверсивна при повному навантаженні
3-ступінчаста КПП для ідеальної адаптації до умов збирання
Відмінне копіювання нерівностей грунту: геометрія хитається рами для ідеальної бічний компенсації
Опціонально з AUTO CONTOUR
Невеликі витрати на ТО

ORBIS. Кормозбиральний комбайн CLAAS JAGUAR 870-830

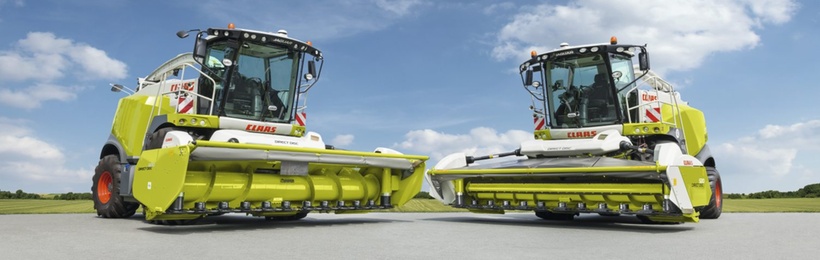

Жатка ORBIS 600 SD пропонується паралельно з жаткою ORBIS 600.
Модель SD відмінно підходить для нормальних і низькорослих культур. Зовнішні модулі з маленькими дисками і додатковими вертикальними транспортуючими барабанами забезпечують дуже хороший потік рослинної маси. Крім того, забезпечується дуже короткий зріз стерні. ORBIS 600 з великими дисками відрізняється високою продуктивністю в умовах нормальної і дуже високої врожайності.
Інтегрована транспортна система.
При русі по дорогах вбудована в ORBIS ходова частина висунута. При русі по дорогах здійснюється активне управління гідравлічними циліндрами. Гаситель коливань забезпечує комфортабельне і безпечний рух по дорогах зі швидкістю до 40 км / год. При виконанні робіт в полі ходова частина вимкнена і засунута в початкове положення.

RU 450: робоча ширина до 4,50 м.

RU 450. Кормозбиральний комбайн CLAAS JAGUAR 870-830RU 450. Кормозбиральний комбайн CLAAS JAGUAR 870-830

Концепція потоку маси заснована на трьох великих дискових ножах і подаючих дисках, які працюють у напрямку один до одного. Зрізані рослини лежать поверхнею зрізу на ножі і тим самим створюють при подачі ефект самозаточки ножів.
Шнек, число оборотів якого можна оптимально узгодити зі встановленою довжиною різання, забезпечує агресивний потік матеріалу. Проста конструкція, що забезпечує довговічність і надійність, надзвичайно добре себе зарекомендувала.

RU 450. Кормозбиральний комбайн CLAAS JAGUAR 870-830

Низька споживана потужність
Безпечне транспортування маси в будь-яких умовах
Можливість включення і реверсування при повному навантаженні
Просте підключення за допомогою швидкодіючого з'єднання.

Корнаж: прибирання з початковідокремлювачем на JAGUAR.

CONSPEED. Кормозбиральний комбайн CLAAS JAGUAR 870-830CONSPEED. Кормозбиральний комбайн CLAAS JAGUAR 870-830

Корнаж - це кормова маса з високою концентрацією енергії. Переважно використовується для годівлі великої рогатої худоби, що вирощується з метою отримання м'яса і молока.
Рекомендоване додаткове обладнання для прибирання листостебельчатого силосу і корнажа
Клиновидна терткова планка за нерухомим упором для листостебельчатого силосу і корнажа
Тертковем днище для силосу і корнажа
Corncracker з вальцями з дрібними зубами і різницею швидкості обертання 60%

CONSPEED. Кормозбиральний комбайн CLAAS JAGUAR 870-830

Адаптер CLAAS.
Адаптер забезпечує можливість установки початковідокремлювача CONSPEED на JAGUAR.


Перевага в вартості завдяки пакетам оснащення.

Кормозбиральний комбайн CLAAS JAGUAR 870-830

Щоб полегшити вам вибір між окремими комплектуючими, ми пропонуємо для наших моделей JAGUAR варіант комплектації AUTO FILL. При складанні цього пакету наші експерти орієнтувалися на потреби замовників. Скористайтеся ідеальним поєднанням компонентів і додатково виграйте в ціні з цим варіантом комплектації. Інформацію про наявність і додаткових акційних варіантах комплектації запитуйте у свого дилера.

Пакет AUTO FILL.

AUTO FILL. Кормозбиральний комбайн CLAAS JAGUAR 870-830

AUTO FILL.
Автоматичне заповнення транспортних засобів
Додаткове освітлення
OPTI FILL.
Паралельне ведення кінцевих заслінок в напрямку збирання
Поворот на 70 см при одноразовому імпульсі важеля управління
Автоматична укладання силосопровода
Можливість збереження двох положень силосопровода, наприклад, справа / зліва
Освітлення силосопровода.
Одночасний поворот освітлення в напрямку жбурляння
Камера заднього виду: автоматичне перемикання монітора на вигляд з камери заднього виду під час руху заднім ходом

Витривалість і надійність. Пакет PREMIUM LINE.
Тепер в наявності на складі.
Для вимогливих умов збирання PREMIUM LINE пропонує деталі зі спеціальним покриттям і високу зносостійкість. Тривалий термін служби значно подовжує час експлуатації, що економить час і гроші.

Кормозбиральний комбайн CLAAS JAGUAR 870-830


  1. Зубчаста планка
  2. Скребок гладкого валка
  3. Протирізальна пластина PREMIUM LINE
  4. Клин за противорізальною пластиною
  5. Точильний камінь
  6. Днище барабана
  7. Направляюча
  8. Задня стінка трав'яної шахти
  9. Валки зернодробилки Corncracker
  10. Закидаючі лопатки
  11. Корпус прискорювача, двосекційний
  12. Корпус прискорювача, збоку зліва / справа
  13. Прискорювач, задня стінка
  14. Поворотний круг
  15. Всі змінні пластини силосопровода

JAGUAR

870

860

850

840

830

Двигун






Виробник

Mercedes-Benz

Mercedes-Benz

Mercedes-Benz

Mercedes-Benz

Mercedes-Benz

Тип

OM 502 LA

OM 502 LA

OM 460 LA

OM 460 LA

OM 460 LA

Циліндри

V8

V8

R6 R6


R6

Об'єм двигуна

л

15, 93

15,93

12,81

12,81

12,81

Стандарт концентрації шкідливих речовин в ОГ IIIA (Tier 3)




Потужність двигуна при 1800 об / хв (ECE R 120)

кВт (к.с.)

390 (530)

350 (476 )

315 (428)

260 (354)

220 (299)

Паливний бак + додатк. бак

л

1150 + 300

1150 + 300

1150 + 300

1150 + 300

1150 + 300

Вимірювання витрати палива

DYNAMIC POWER

-

-

-

Ходова частина






Привід ходової частини, двоступенева КПП OVERDRIVE, автоматична (гідрооб'ємна)

Керований міст, стандарт

Керований міст, 3 положення регулювання відстані між фланцями підстави обода

мм

2470/2930/3090

2470/2930/3090

2470/2930/3090

2470/2930/3090

2470/2930/3090

Механічна керована вісь POWER TRAC

Ємність для води / силосних добавок

л

375

375

375

375

375

ACTISILER 20, висококонцентрований

л

20

20

20

20

20

Автомат опускання + регулювання тиску на грунт CONTOUR

Приставки






Кукурудзяна приставка суцільного зрізу ORBIS / RU (ряди / ширина)

Р / м

10/7,5, 8/6, 6/4,5

10/7,5, 8/6, 6/4,5

8/6, 6/4,5

8/6, 6/4,5

6/4,5

PICK UP 300/380

мм

2623/3599

2623/3599

2623/3599

2623/3599

2623/3599

Жатка прямого зрізу DIRECT DISC 520

мм

5125

5125

5125

5125

5125

Жатка прямого зрізу DIRECT DISC 500

мм

5130

5130

5130

5130

5130

Потік рослинної маси






Ширина захоплення

мм

730

730

730

730

730

Число подають і подпресс. вальців

4

4

4

4

4

Ножевой барабан, ширина

мм

750

750

750

750

750

Ножевой барабан, діаметр

мм

630

630

630

630

630

Ножевой барабан, номінальна частота обертання

об / хв

1200

1200

1200

1200

1200

Барабан V-CLASSIC (20 ножів)

V20

V20

V20

V20

V20

Довжина різання, 6 ступенів, хутро.

мм

5/6,5/8,5/11/17/21

5/6,5/8,5/11/17/21

5/6,5/8,5/11/17/21

5/6,5/8,5/11/17/21

5/6,5/8,5/11/17/21

Барабан V-CLASSIC (24 ножа)

V24

V24

V24

V24

V24

Довжина різання, 6 ступенів, хутро.

мм

4/5,5/7/9/14/17

4/5,5/7/9/14/17

4/5,5/7/9/14/17

4/5,5/7/9/14/17

4/5,5/7/9/14/17

Барабан V-CLASSIC (28 ножів)

V28

V28

V28

V28

V28

Довжина різання, 6 ступенів, хутро.

мм

3,5/4,5/6/8/12/15

3,5/4,5/6/8/12/15

3,5/4,5/6/8/12/15

3,5/4,5/6/8/12/15

3,5/4,5/6/8/12/15

Автоматична заточка ножів з сидіння механізатора

Автоматичне регулювання протиріжучої пластини з сидіння механізатора

INTENSIV CRACKER M (D = 196 мм)

MULTI CROP CRACKER(D = 196 мм)

MULTI CROP CRACKER(D = 250 мм)

-

-

-

-

MULTI CROP CRACKER MAX ( D = 265 мм)

-

-

-

-

MULTI CROP CRACKER SHREDLAGE (D = 250 мм)

-

-

-

-

Ротор прискорювача, ширина

мм

680

680

680

680

680

Ротор прискорювача, діаметр

мм

540

540

540

540

540

Прискорювач, механічне регулювання зазору

Силосопровід, захист від зіткнень

Силосопровід, кут повороту, в серійній комплектації

град.

210

210

210

210

210

Силосопровід, кут повороту з OPTI FILL / AUTO FILL

град.

225

225

225

225

225

JAGUAR

870

860

850

840

830

Силосопровід S (до DD 520)

Силосопровід, подовження, M (ORBIS 600)

мм

1 x 750 = 750

1 x 750 = 750

1 x 750 = 750

1 x 750 = 750

1 x 750 = 750

Силосопровід, подовження, L (ORBIS 750)

мм

2x750 = 1500

2x750 = 1500

2x750 = 1500

2x750 = 1500

2x750 = 1500

Асортимент EASY






OPTI FILL, оптимізоване управління силосопроводом

AUTO FILL, автоматичне заповнення транспортного засобу

STOP ROCK, детектор каменів

QUANTIMETER, вимір пропускної здатності

QUANTIMETER + безперервний контроль вологості

Управління завданнями

Картування врожайності

TELEMATICS

AUTO PILOT, копіювання (кукурудза)

CAM PILOT, виявлення валка (трава)

GPS PILOT

CRUISE PILOT

-

-

-

-

Обслуговування






Централізована мастильна система, обсяг бака для змащення 8 л

Сервісне освітлення

Кабіна VISTA CAB






Кондиціонер A / C-MATIC

Кольоровий монітор CEBIS

Принтер

Стандартне крісло

Крісло підвищеного комфорту

Поворотне крісло

Сидіння преміум-класу з вентиляцією і підігрівом

Сидіння інструктора

Базова модель без    приставки






Довжина в робочому положенні

мм

6495

6495

6495

6495

6495

Робоча висота з подовжувачем силосопровода L

мм

5450

5450

5450

5450

5450

Транспортна висота

мм

3897

3897

3897

3897

3897

Транспортна висота з подовжувачем силосопровода L

мм

8015

8015

8015

8015

8015

Вага без приставки зі стандартними шинами

кг

11550

11150

11150

11050

11050

Шини






Ведучий міст, транспортувальна ширина в залежності від шин



650/75 R 32

мм

2990

2990

2990

2990

2990

710/70 R 32

мм

3180

3180

3180

3180

3180

800/65 R 32

мм

3299

3299

3299

3299

3299

Керований міст, транспортувальна ширина в залежності від шин



16,5 / 85-24 14PR

мм

2845

2845

2845

2845

2845

540/65 R 24

мм

2960

2960

2960

2960

2960

600 / 55-26,5

мм

3120

3120

3120

3120

3120

● У серійній комплектації
○ Опція
□ Доступно
- Недоступно


Динамічні зображення кормозбирального комбайна CLAAS JAGUAR 800

JAGUAR 800 заготівля злакових трав та сумішей

Статичні зображення кормозбирального комбайна CLAAS JAGUAR 800

JAGUAR 800 Фотостудія

Відео CLAAS JAGUAR 800
